近年來，智能終端產品銷售數量高速增長，同時，隨著消費者戶外活動參與率的提升，移動用電量需求呈快速上升的趨勢，便攜式儲能產品聚焦大容量、大功率的戶外活動場景，在全球范圍內的出貨量增長迅猛。中國以完善的電子產業鏈、強大的制造力和成本優勢成為全球儲能產業上最重要的一環，超過90%的便攜式儲能產品由中國企業制造。

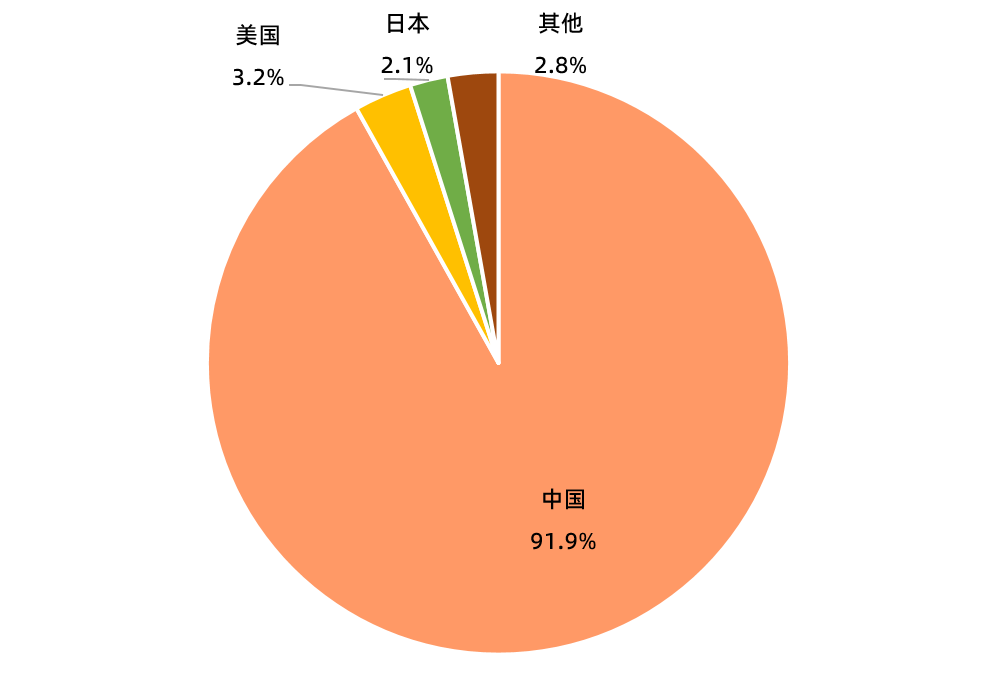

圖：2020年全球便攜式儲能主要生產國家分布
資料來源：中國化學與物理電源行業協會

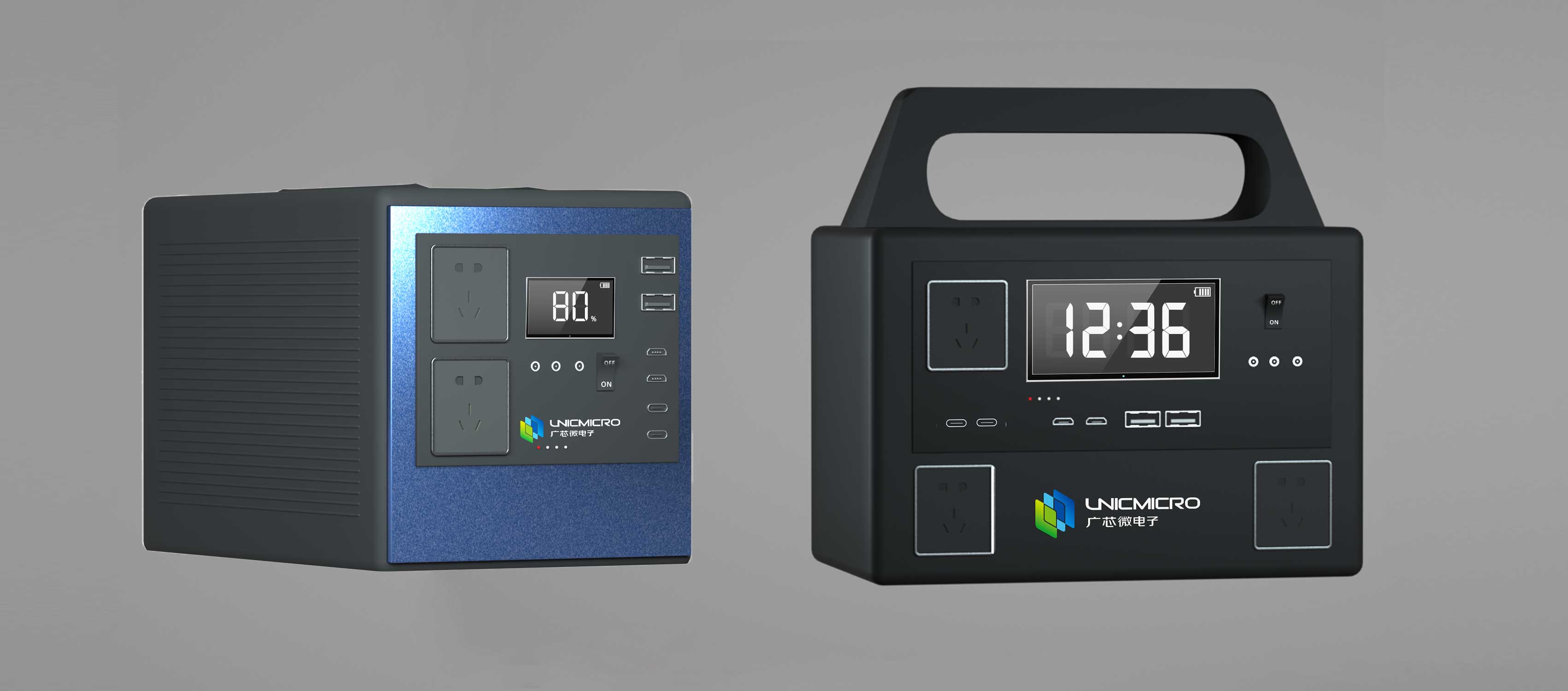

便攜式儲能是一種廣泛應用于戶外活動、應急備災等場景的大型充電寶，帶電量通常為0.2-2kWh，輸出功率100-2200W，具有多種數據接口，支持移動用電場景下的手機、筆記本電腦、無人機、以及冰箱、電動車、電飯鍋等大功率家用電器，也能替代傳統小型燃油發電機，為戶外作業提供電力，相較于移動電源，配有更多類型接口如USB、Type-C、PD等。根據中國化學與物理電源行業協會數據，2021年全球便攜式儲能設備出貨量達超480萬臺，整體市場規模達110億元，其中，1000Wh以上大容量的產品份額占比超過10%，預計2026年，全球出貨量將超3000萬臺，市場規模超800億元。

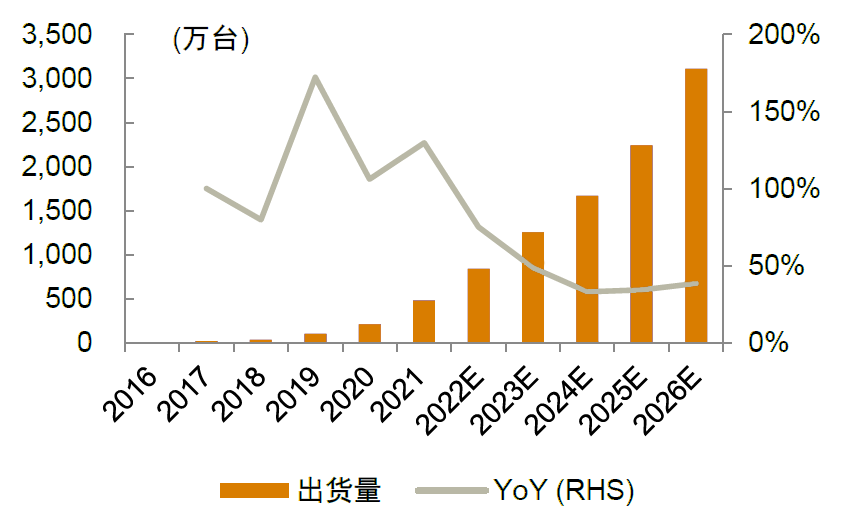

圖：2016-2026年全球便攜式儲能設備出貨量
資料來源：中國化學與物理電源行業協會

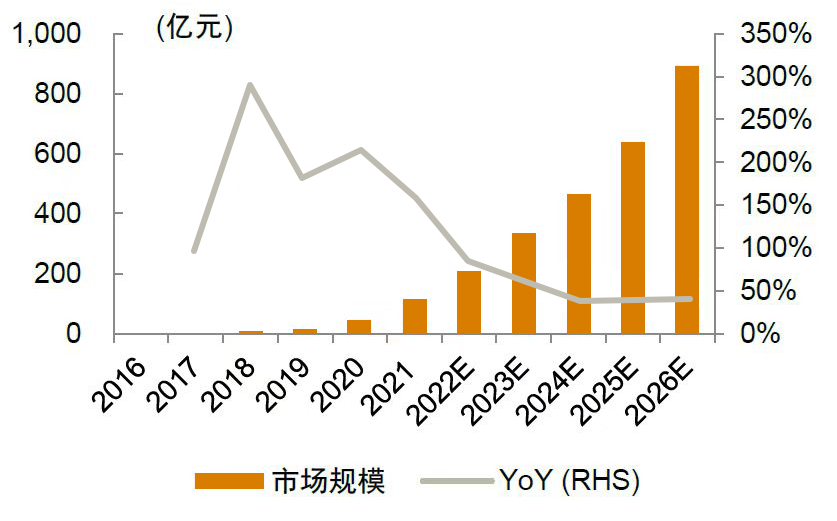

圖：2016-2026年全球便攜式儲能市場規模及增速
資料來源：中國化學與物理電源行業協會

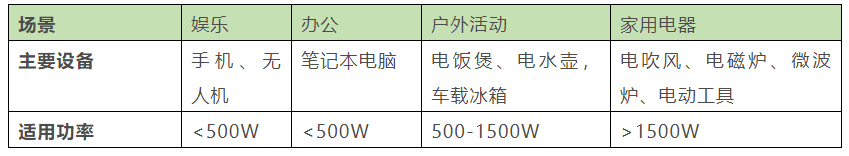

用戶通過應用場景來選擇電池容量和輸出功率，便攜式儲能品牌按不同的功率規格設立系列產品來滿足多樣化場景需求。
廣芯微旗下雙向PD快充控制器芯片 UM3506 (TID: 2465), 采用軟硬結合的靈活可編程架構，全面支持PD3.1 SRC, SNK 及雙向DRP功能，其中包括SPR下的PPS和EPR下的AVS動態電壓模式，同時還可支持EPR線纜中PD 3.1 EMARK模式。
UM3506芯片采用TCPM/TCPC分層架構，集成原生的TCPC-like前端模塊，包括用于Type-C接口檢測與控制的數字邏輯和模擬電路，PD PHY層的分組BMC編解碼以及PD協議層中對時序有嚴格要求的關鍵功能，同時創新地集成了基于RISC-V 指令集的32位微處理器內核，大容量FLASH閃存/SRAM存儲器、增強的外設接口和豐富的系統資源。

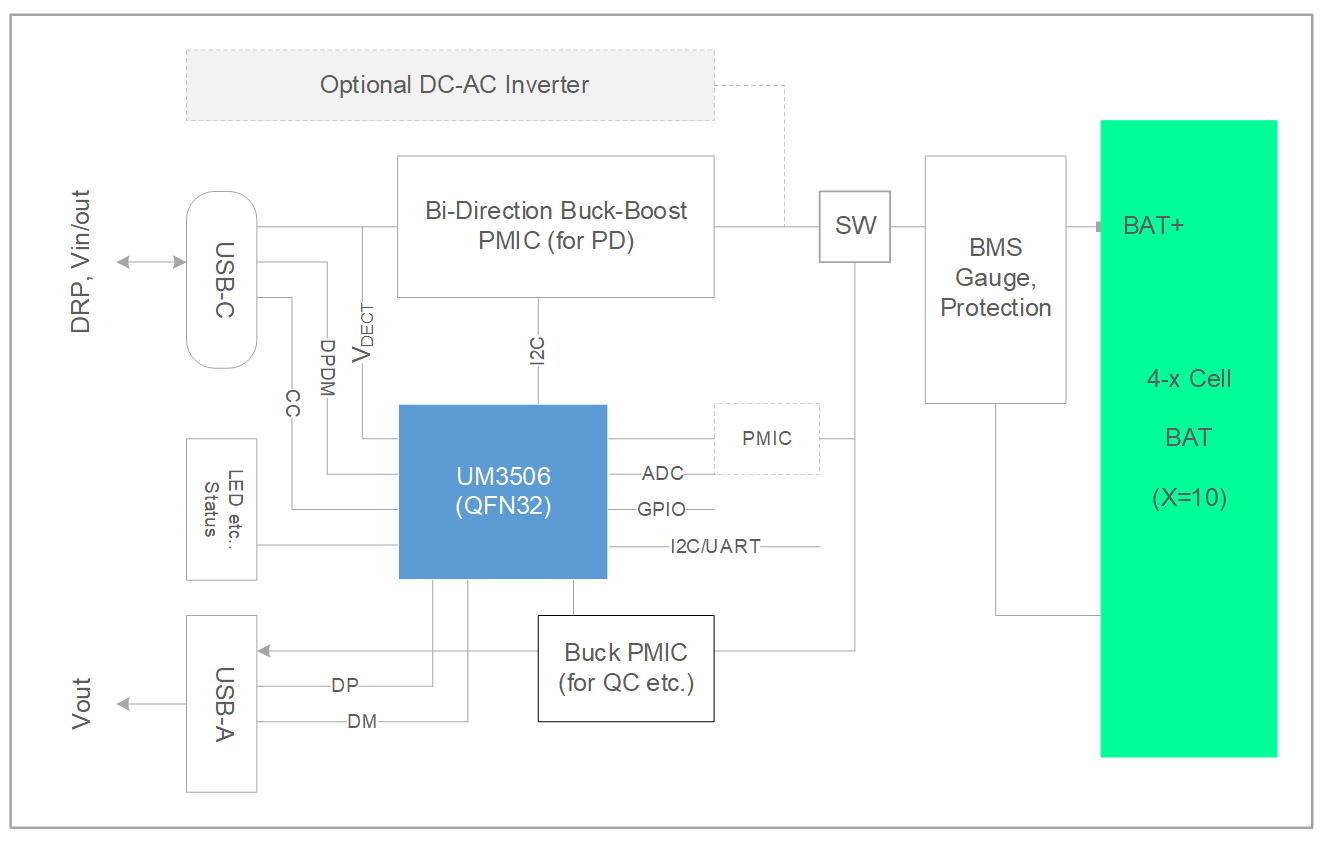

結合PES的需求特點和PD3.1 技術規格，如：PD 3.1中新增28V、36V、48V三個電壓檔位，更為精準地對應PES中的6串、8串和10串電池應用并能提供固定的140W、180W、240W或者相對應的可變AVS高功率輸送，廣芯微全面打造輸出功率在2KW內PES便攜式儲能設備中雙向DC變換模塊的PD3.1芯片級系統解決方案。
· 1C+ 1A PD3.1方案
· 2C+2A PD3.1 方案
方案中TYPE-C接口功率等級規格及應用
· 后向兼容PD3.0 100W內的功率等級
· 全新支持PD3.1 140W/180/240W功率等級
· 均可支持北向通信接口
· 多C口之間可選采用智能功率分配策略
· 適合2KW內的PES系統

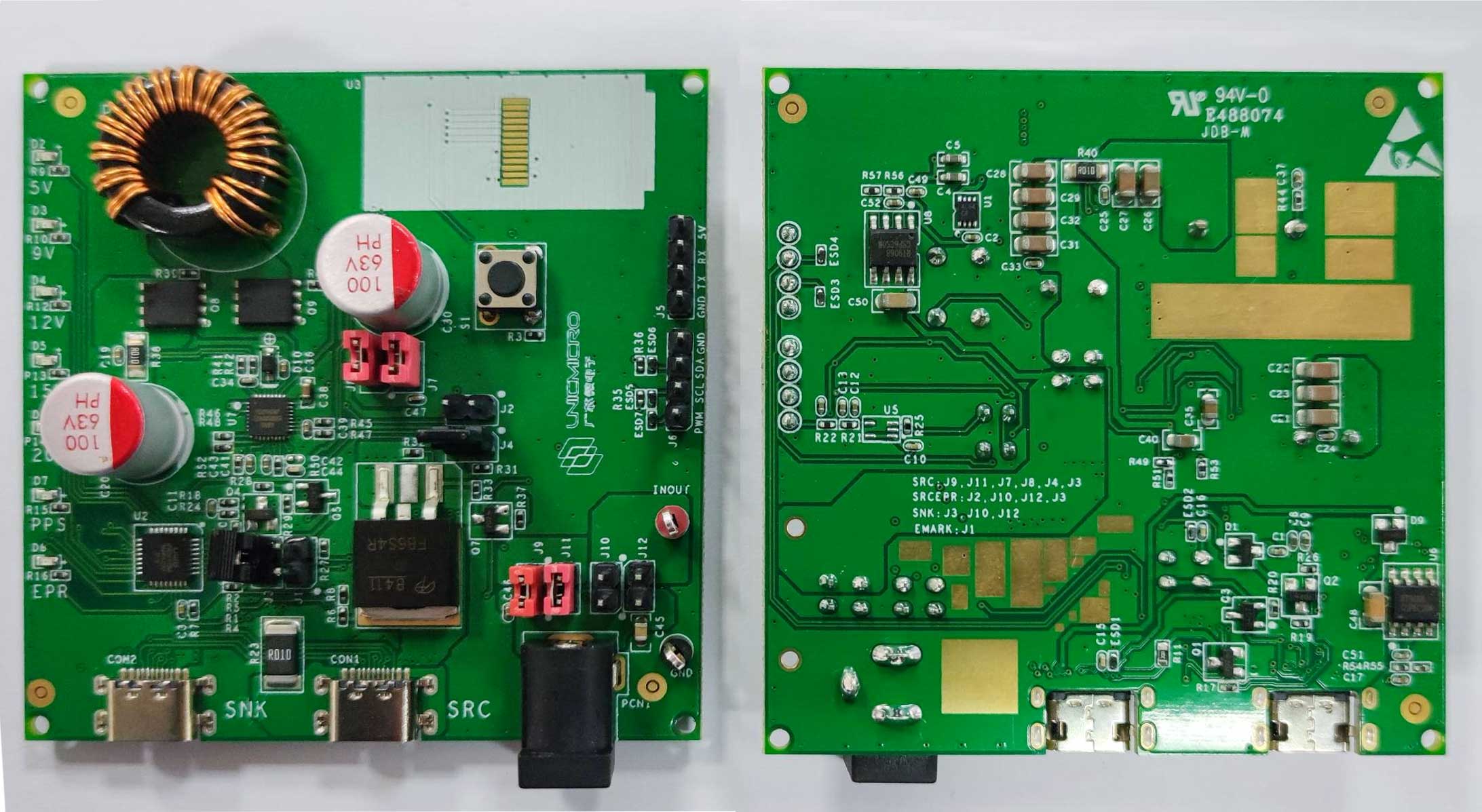

參考板如下
關于USB PD 3.1快充國際標準

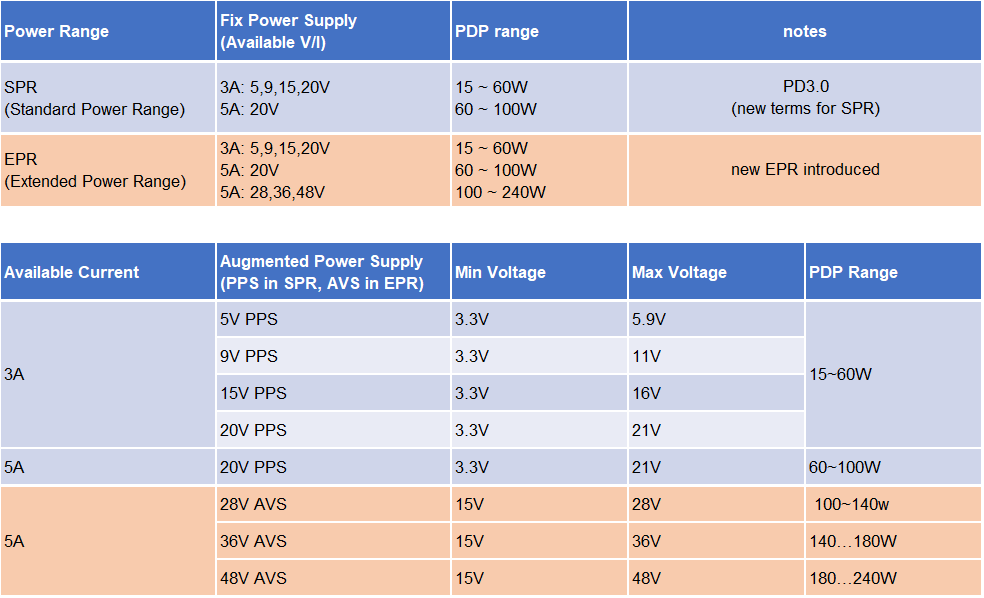

2021年6月2日，USB協會（USB-IF）公布最新USB Power Delivery規范3.1版本（簡稱PD 3.1），擴展了EPR功率范圍，將充電電壓標準提升至48V，讓USB PD充電功率從先前最高100W提升至240W，并搭配全新的定義及更嚴謹的電源通訊協議，提供更為安全且高功率的充電，擴展使用范圍，極大地提升了標準對更為廣泛的使用場景的適應能力。

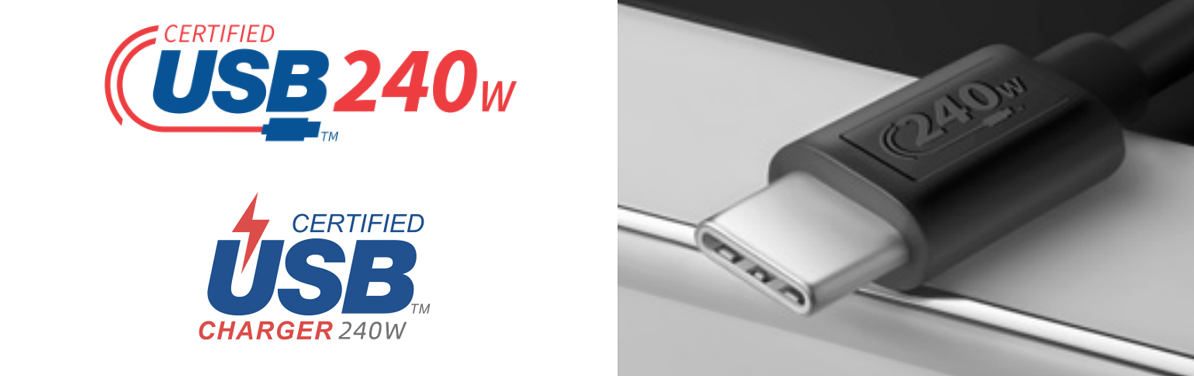

在USB PD3.1標準下，USB Type-C線纜分20V等級的普通EMARK線纜和50V等級的EPR EMARK 線纜兩種規格。超過100W的功率輸出，不僅需要使用EPR（擴展功率）的5A線纜，而且還必須在Source，Sink和Cable之間通過EPR特定信息握手才能由SPR進入到EPR。
關于廣芯微電子
廣芯微電子（廣州）股份有限公司專注于低功耗物聯網芯片的研發、設計與銷售，為客戶提供面向個人與家庭、工業與商業物聯網應用領域，以低功耗為差異化的8位/32位微控制器芯片、無線射頻收發器芯片、數字電源管理芯片和傳感與信號調理專用芯片等。
廣芯微秉持客戶第一、技術創新和市場領先的理念，以國際領先的技術為基礎，為客戶提供一流的產品與技術，打造值得信賴的集成電路設計品牌企業。公司獨有的低功耗芯片設計方法、輕量化人工智能算法、大功率的PD協議控制以及多樣性無線連接技術整合而成的低成本高收益的集成電路設計，在健康醫療電子、消費電子、智慧家庭、工業控制、傳感器與表計等領域已經得到了廣泛的應用。廣芯微低功耗微處理器芯片與射頻芯片具有超低睡眠功耗與更低的工作電流，有效地幫助電子設備降低能耗，積極助力節能減排。
