充電頭網拆解報告顯示，阿卡西斯研發的帶有屏幕顯示的USB PD數據線，自帶0.96寸液晶屏幕，在支持100W功率傳輸的同時，還可顯示電壓電流等參數，實時了解設備用電信息。該產品中采用的核心芯片廣芯微UM3506 SoC是一顆支持PD3.0 3.1規格的快充控制器，具備全功能的SRC/SNK/DRP支持能力，全面滿足PD3.0，PD3.1規格，支持SPR，EPR(PD3.1)模式，以及PD報文的chunk模式和260bytes 長包，芯片內置高性能32位RISC-V內核，支持E-Marker功能，并且可作為MCU使用，通過內置16通道12位ADC配合采樣電阻采集電流信息，并采集母線電壓信息，通過屏幕顯示。
前言
雙USB-C線纜作為大功率傳輸的橋梁，支持通用的百瓦大功率傳輸，越來越多的筆記本電腦都采用USB-C接口進行充電。但是USB-C接口使用USB表檢測電壓電流，雖然可以了解充電狀態，但并不適合普通大眾消費者。 為了滿足廣大消費者在充電過程中檢查電壓電流的需求，知名配件廠商阿卡西斯推出了一款100W的USB-C快充線，線纜自帶0.96英寸顯示屏幕，可以實時顯示當前充電器的輸出電壓和電流，方便消費者了解設備的充電情況。 充電頭網已經拿到了阿卡西斯這款100W數顯快充線，下面就進行拆解，看看這款線纜是怎么設計的。
阿卡西斯100W屏顯檢測數據線開箱

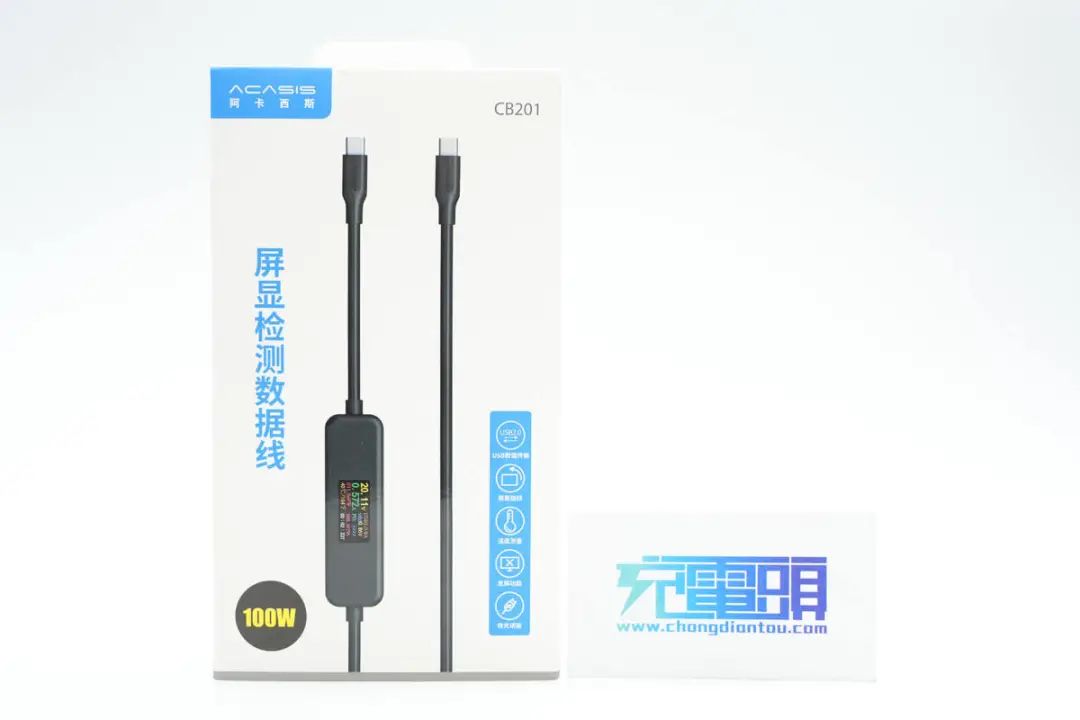

包裝盒正面印有ACASIS阿卡西斯品牌、數據線外觀圖、側面以及賣點標識，100W標識格外顯眼，這也是產品核心賣點之一。

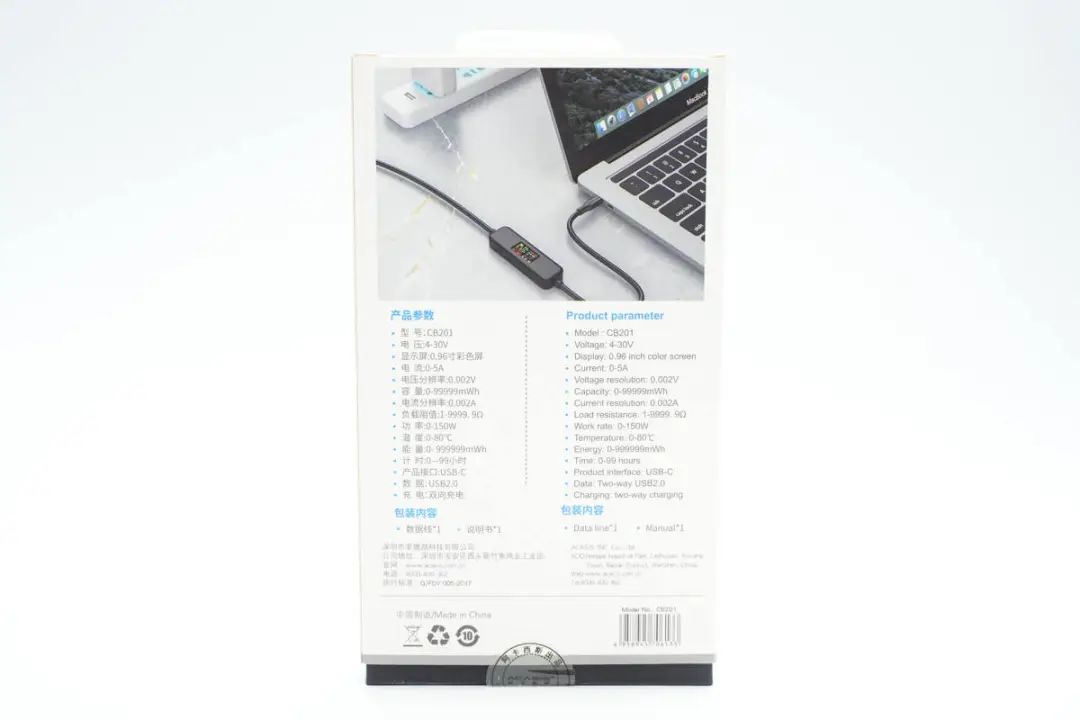

背面印有產品使用場景圖和參數：
型號：CB201
電壓：4-30V
顯示屏：0.96寸彩色屏
電流：0-5A
電壓分辨率：0.002V
容量：0.9999mWh
電流分辨率：0.002A
負載阻值：1-9999.9Ω
功率：0-150W
溫度：0-80℃
能量：0-999999mWh
計時：0-99小時
產品接口：USB-C
數據：USB2.0
充電：雙向充電

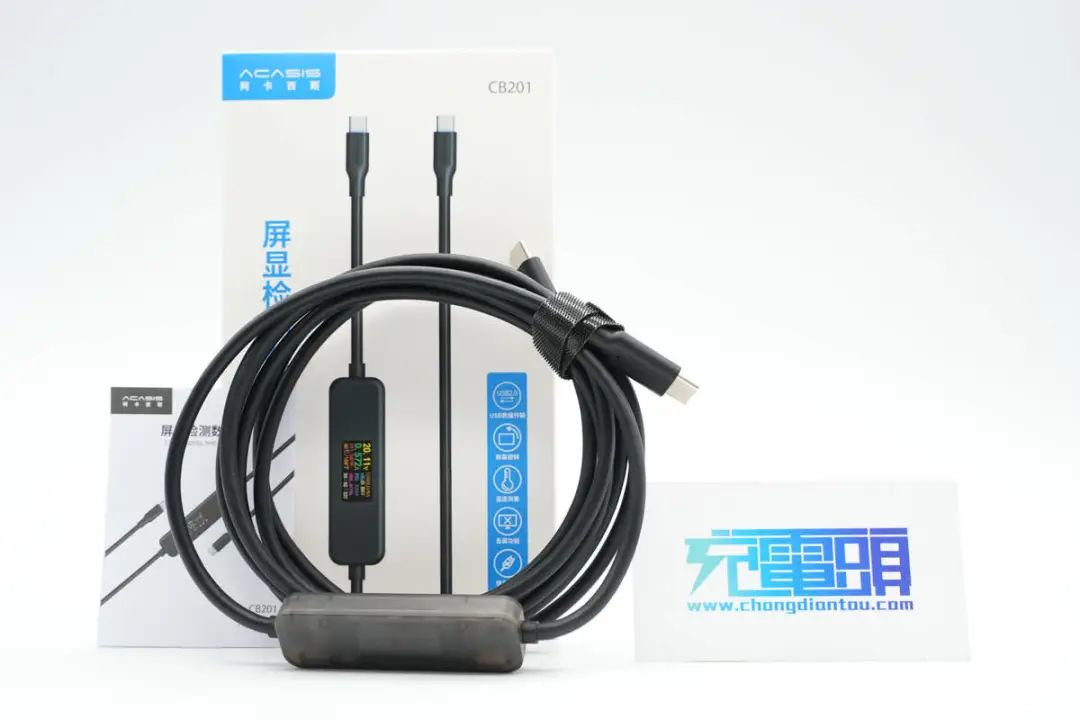

包裝內含數據線和使用說明書。

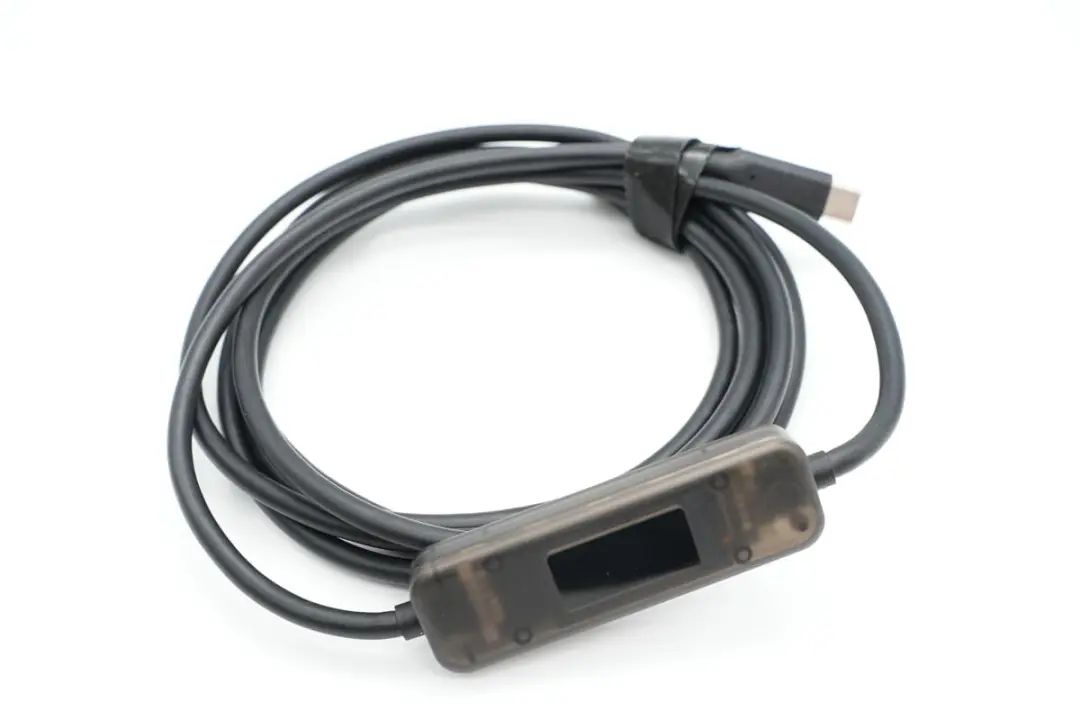

數據線使用魔術扎帶捆扎整理，不僅支持100W PD快充，而且自帶0.96英寸顯示屏幕，主體外殼還采用半透明設計，隱約可見內部PCB板和芯片，十分硬核。

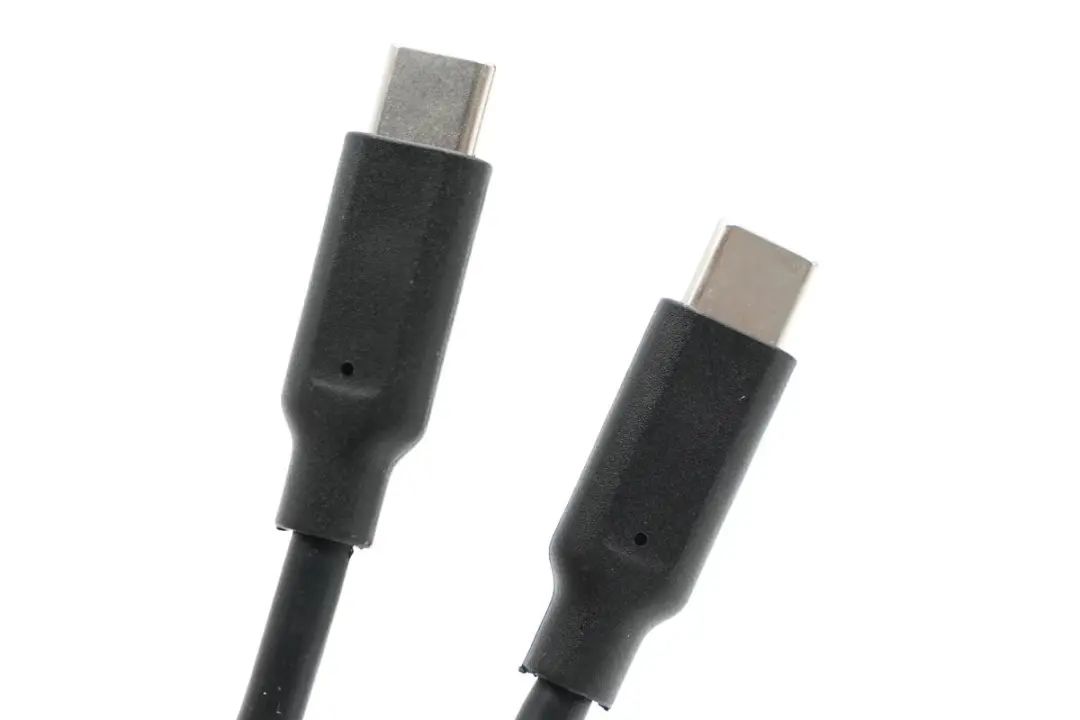

兩端線頭設有小孔，塑料外殼磨砂處理，方便用戶插拔使用。

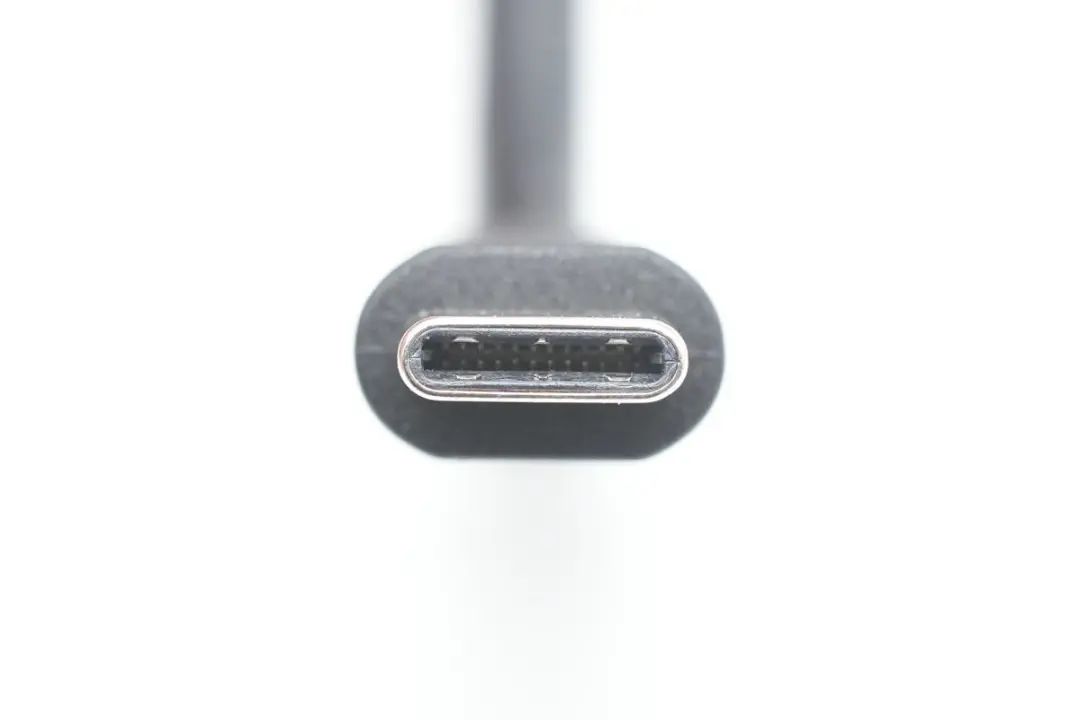

USB-C公頭特寫，滿PIN設計。

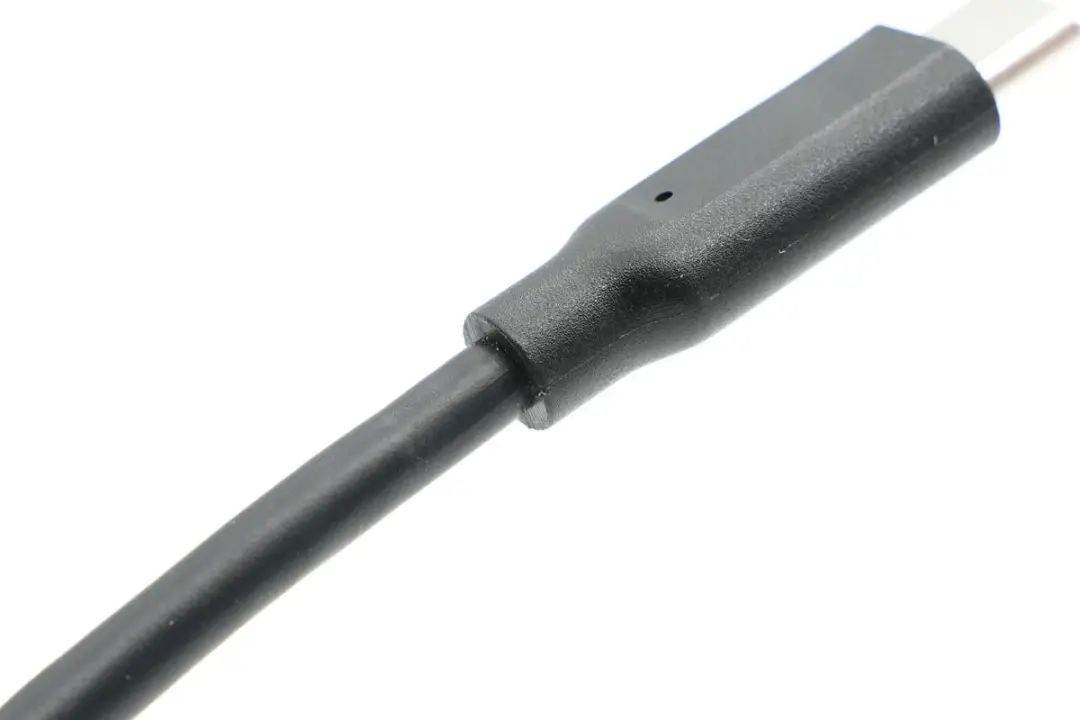

線纜做了抗彎折處理。

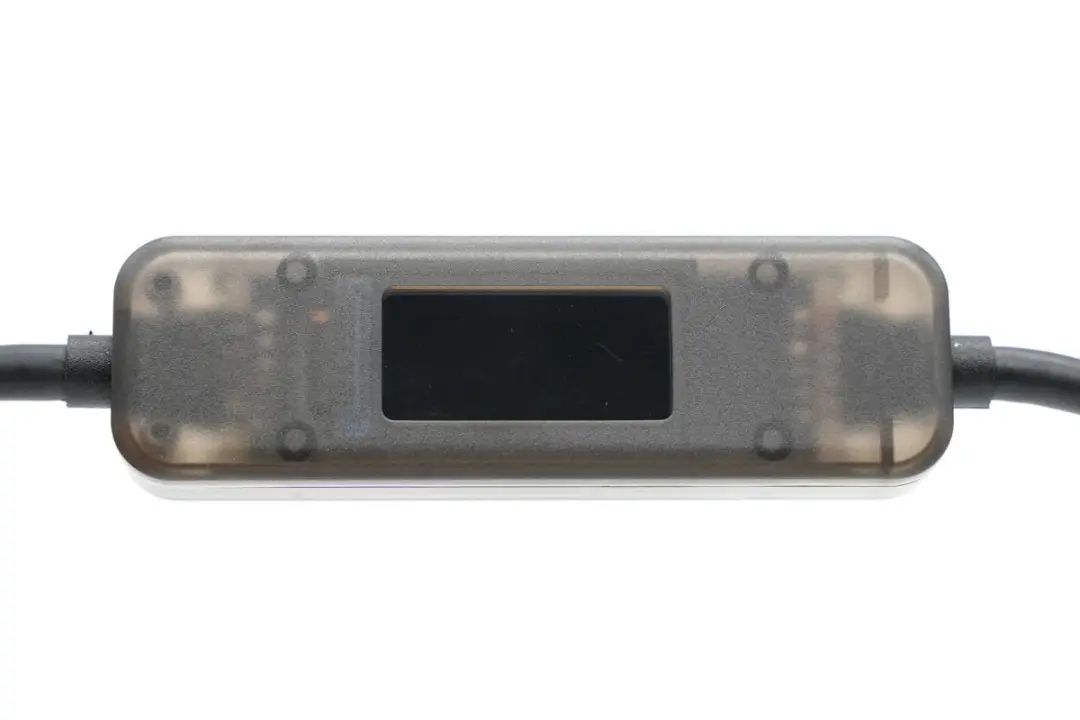

數據線主體外殼半透明設計，正面可以看到內部固定柱、定位板等結構設計。

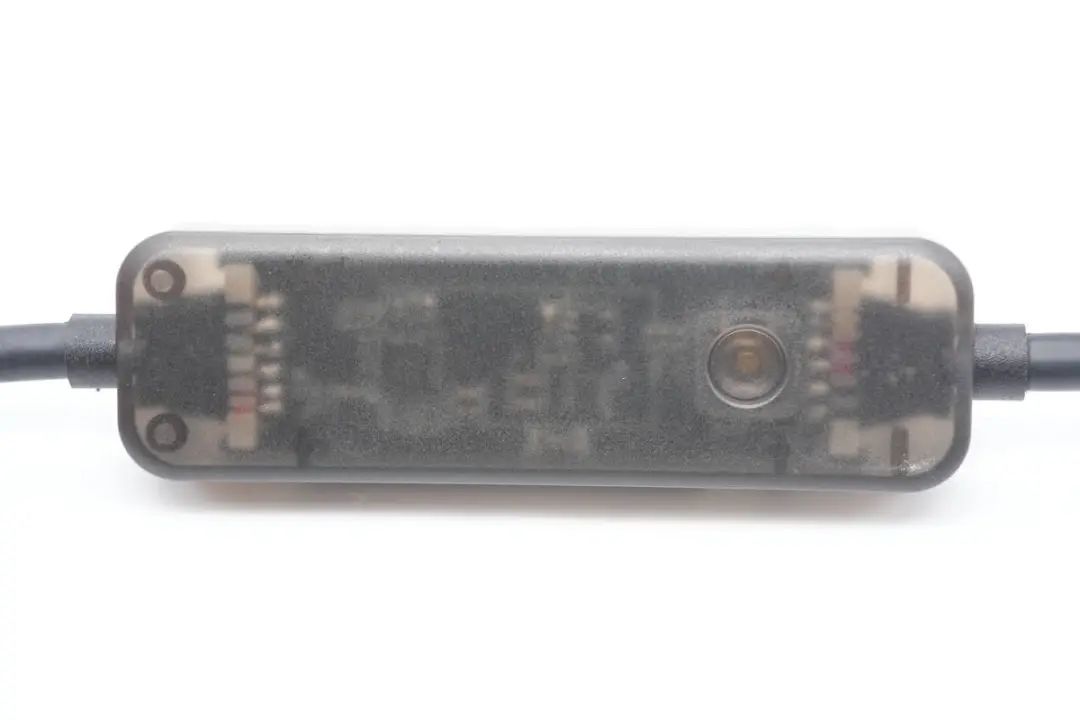

背面看去依稀可見內部PCB板芯片，十分硬核。

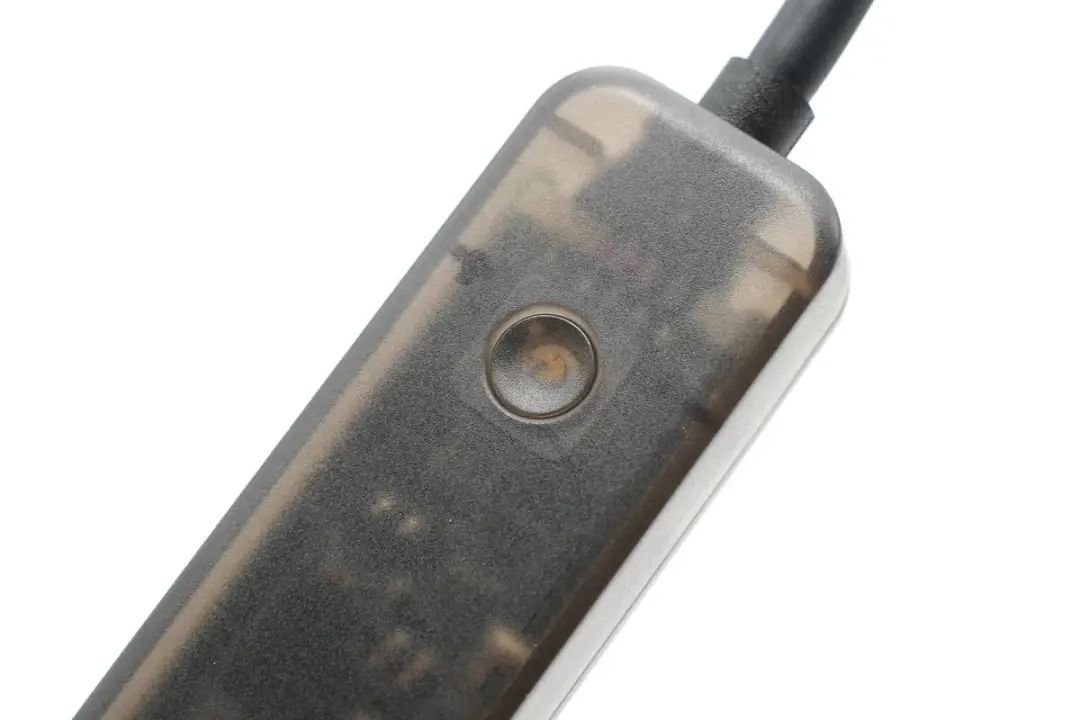

此外背面設有操作按鍵，通過按鍵可以在三種顯示界面切換。

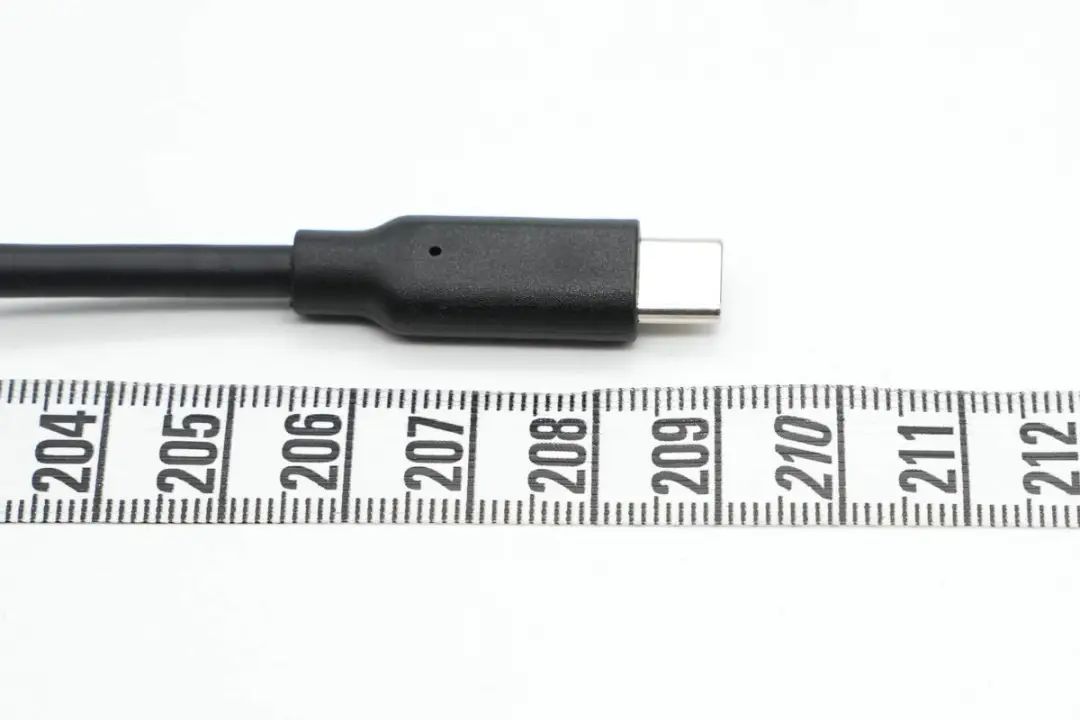

測得數據線長度近2.1米，足以滿足各種應用場景需求。
線身直徑為4.46mm。

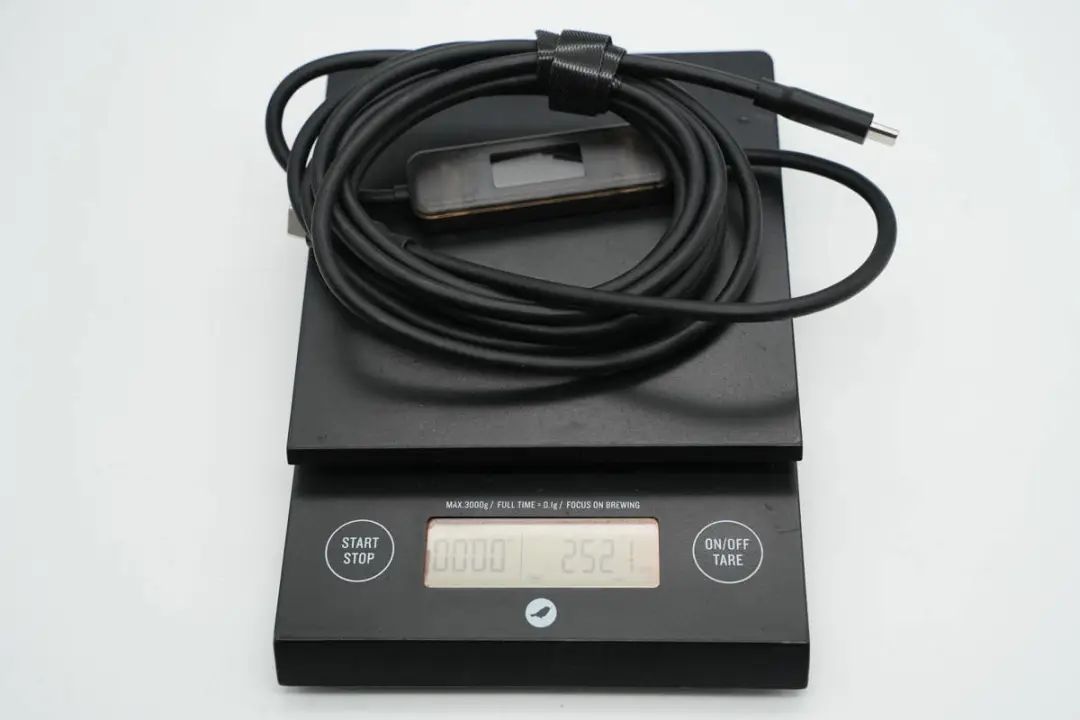

線纜總重量約為252g。

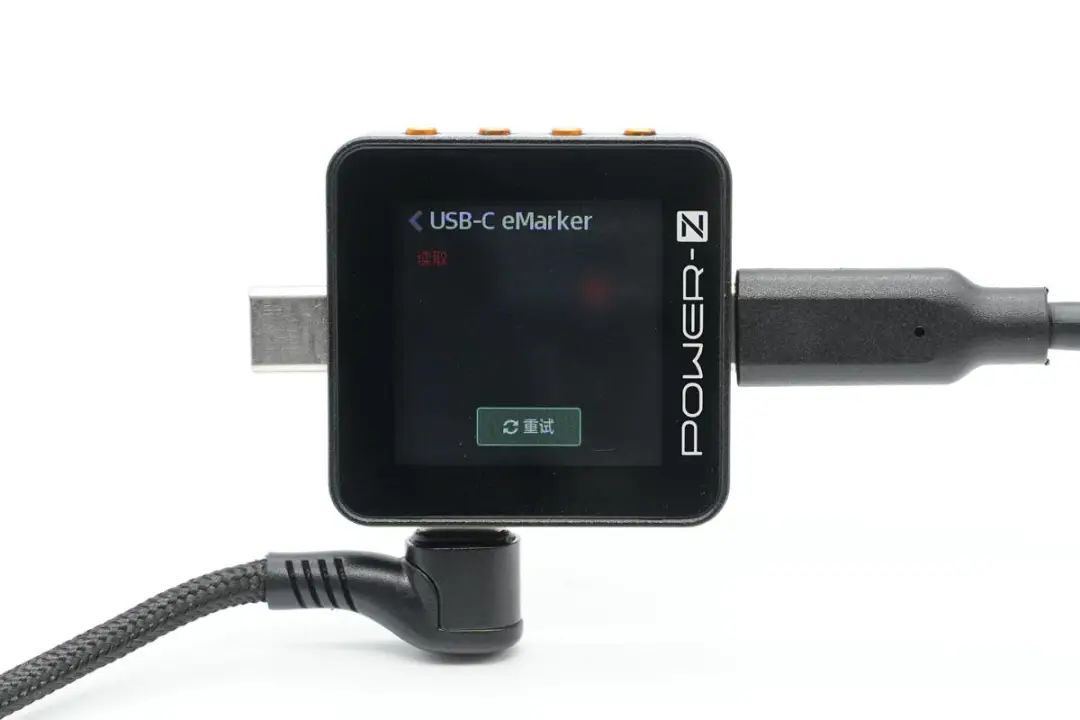

使用ChargerLAB POWER-Z KM002C沒能檢測到線纜的E-Marker芯片，實際上線纜是有E-Marker功能的，后續使用該線纜給MacBook充電功率達96W便證明了這一點。
說明： 由于TFT彩屏需要保持長期點亮的狀態，該線纜中的E-Marker芯片部分采用的是VBUS供電，并沒有采用傳統的VCONN供電。

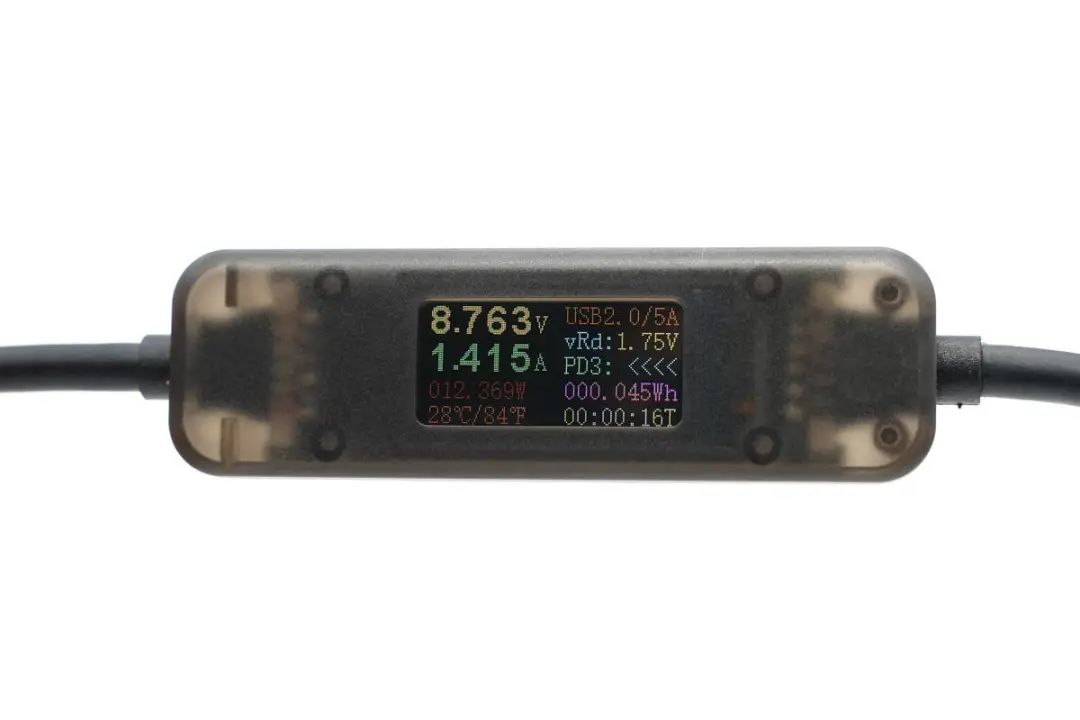

顯示界面1如圖，可以顯示充電電壓、電流、功率、溫度、數據類型/最大電流、數據端口信號電壓（vRd）、充電類型/電流方向、容量和計時器。

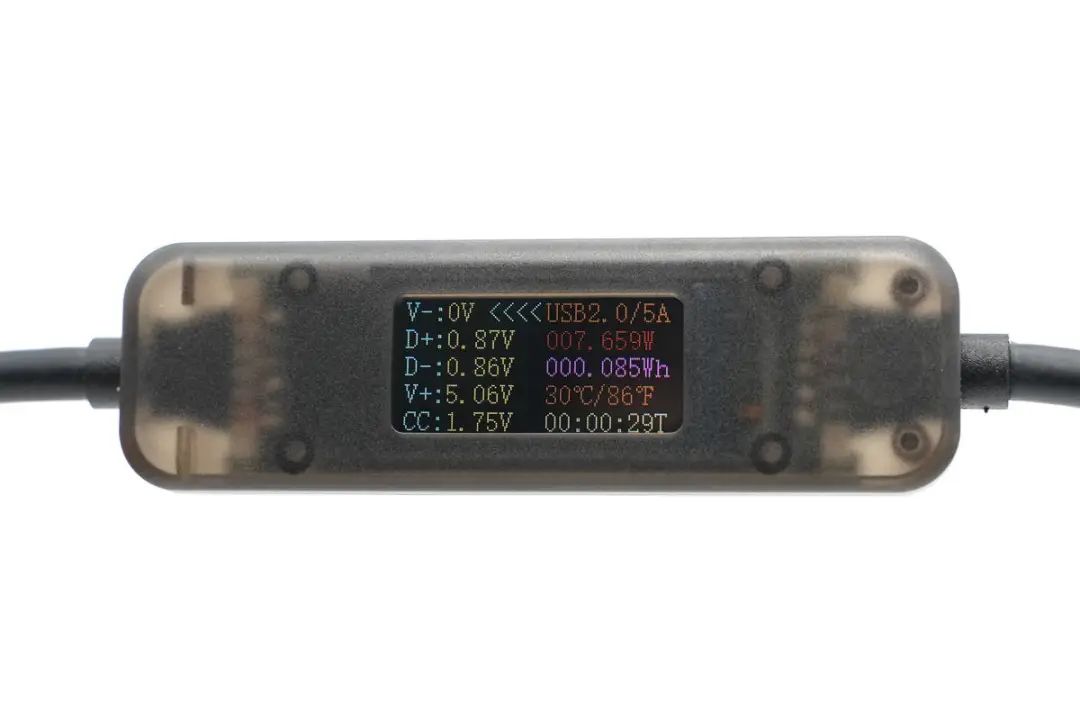

顯示界面2如圖，可以顯示充電負電壓（V-）、數據端口電壓（D+、D-）、充電正電壓（V+）、數據型號電壓（CC）、數據類型/最大電流、充電功率、容量、溫度、計時器。

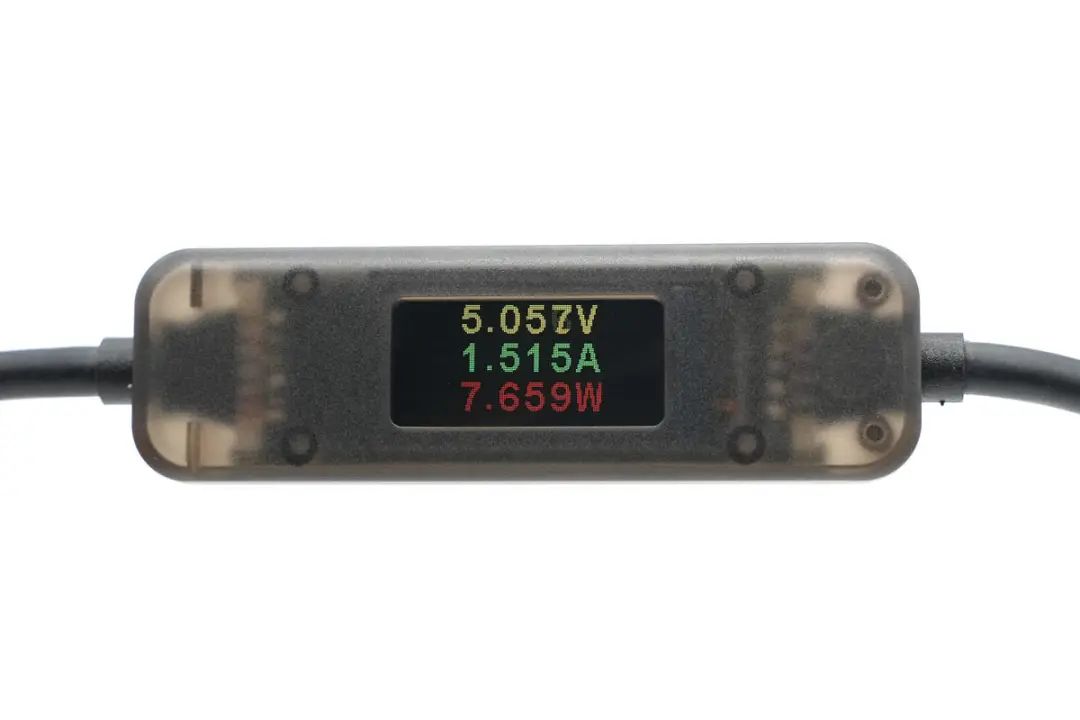

顯示界面3如圖，可以顯示充電電壓、電流、功率。

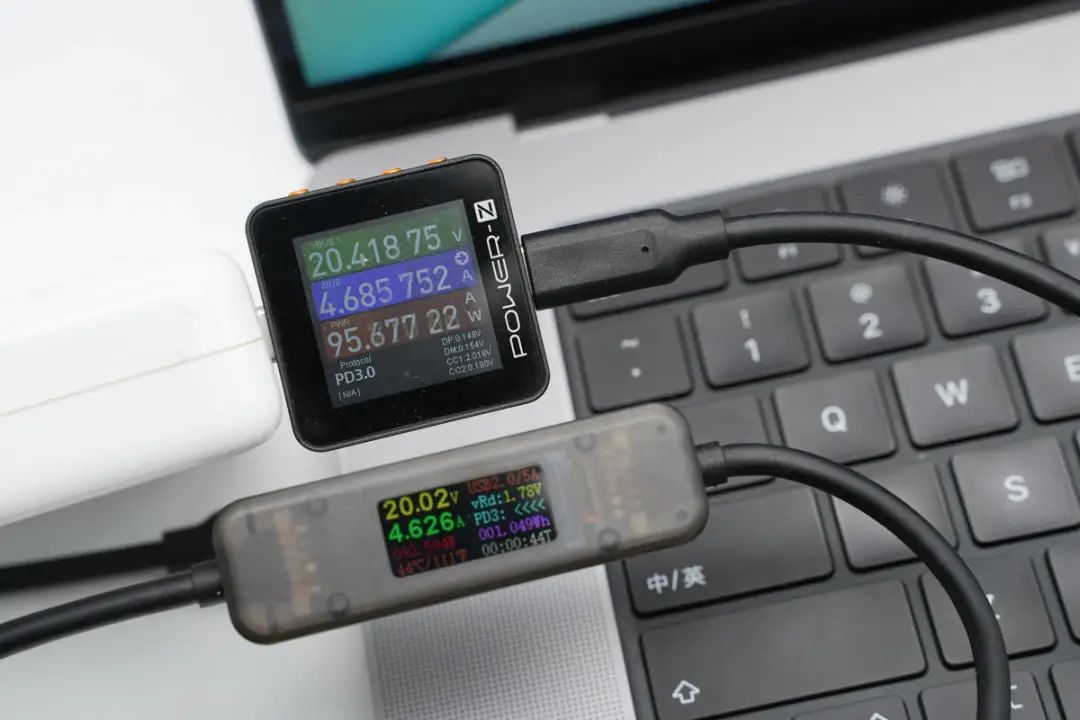

使用這根線纜搭配蘋果充電器給MacBook進行充電，不考慮線纜壓降問題情況下，ChargerLAB POWER-Z KM002C和數據線顯示屏顯示充電功率都在95W左右，表明數據線支持100W PD快充。

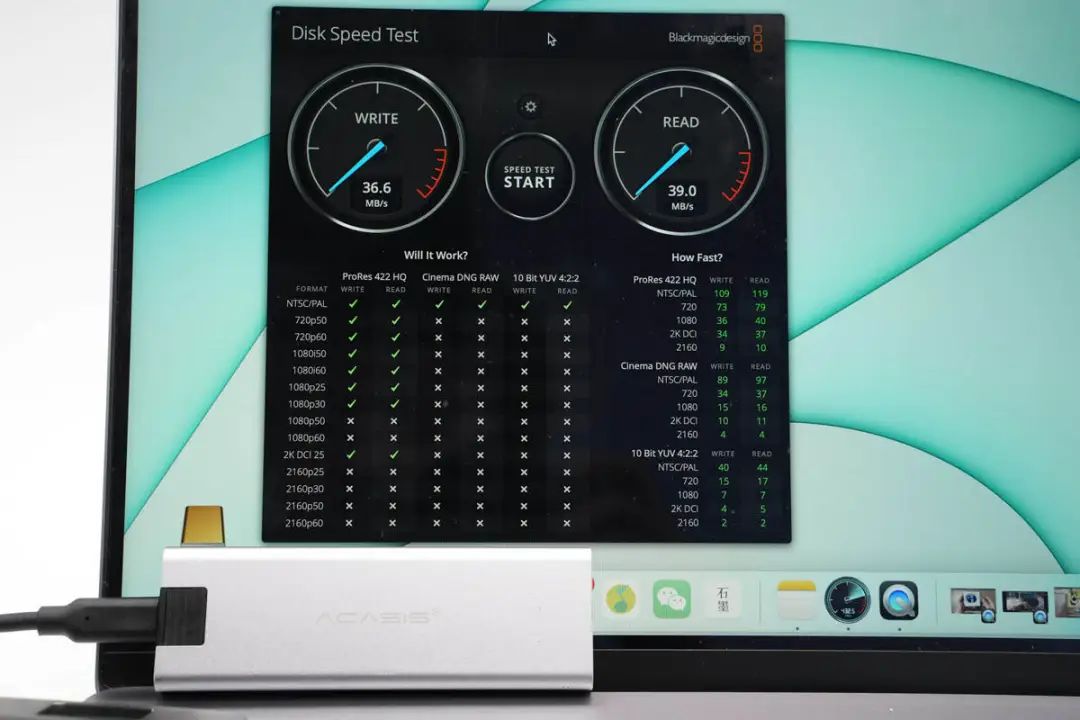

測試線纜的傳輸速度，通過Disk Speed Test我們可以看到線纜的寫入速度約為36.6MB/s，讀取速度約為39MB/s。
阿卡西斯100W屏顯檢測數據線拆解
看完了線纜的展示和測試，下面就對這款線纜進行拆解，看看內部是如何設計的。

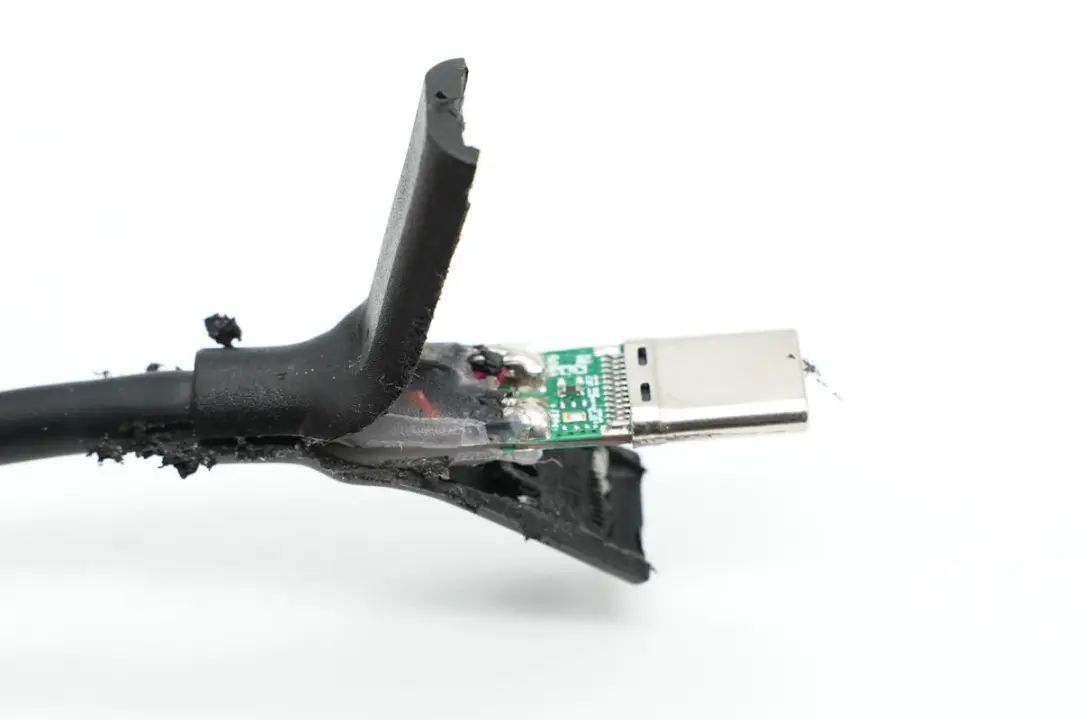

首先沿側面切開端子外殼，外殼為整體注塑，線纜焊接處通過硬膠固定。

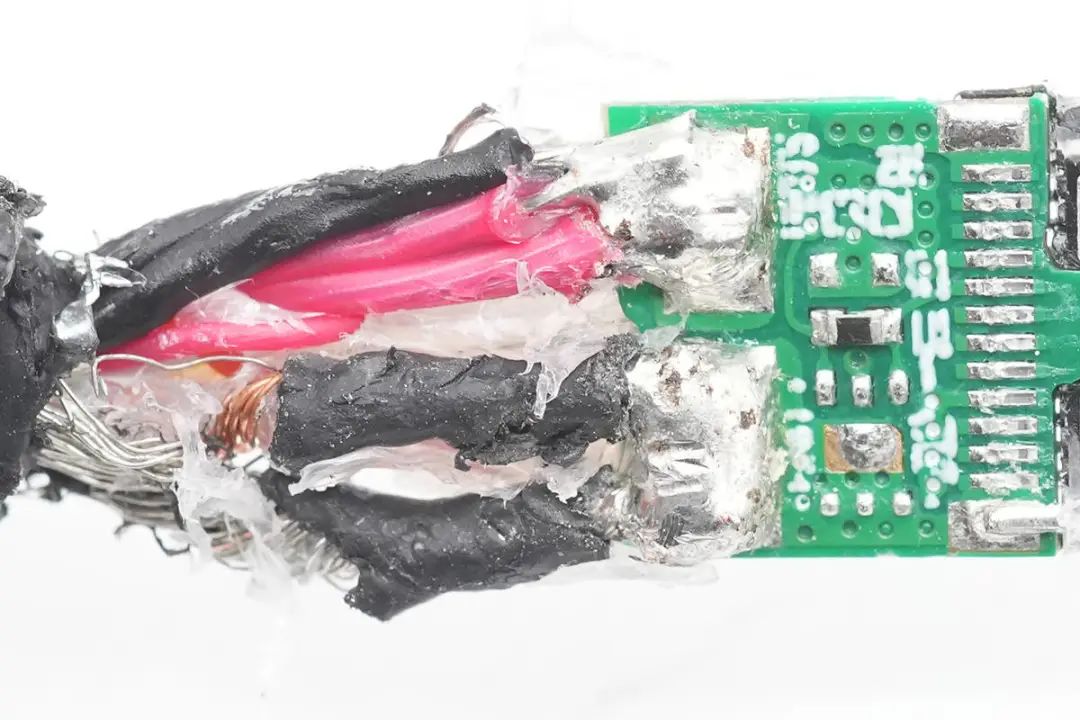

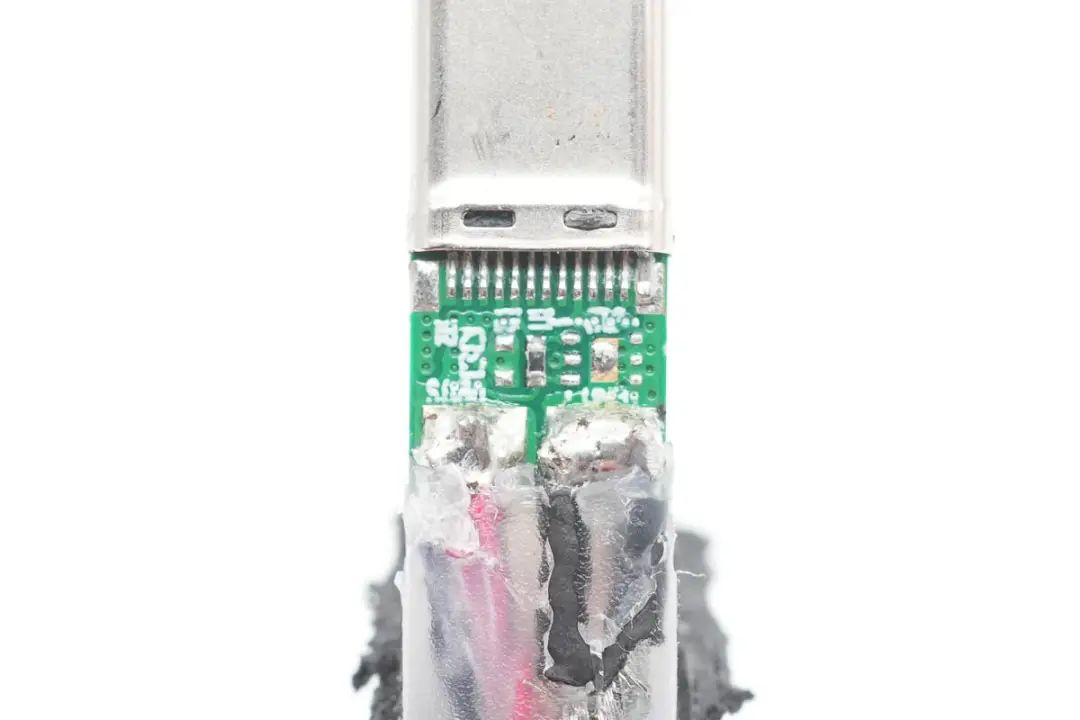

端子小板一面焊接正負極導線。

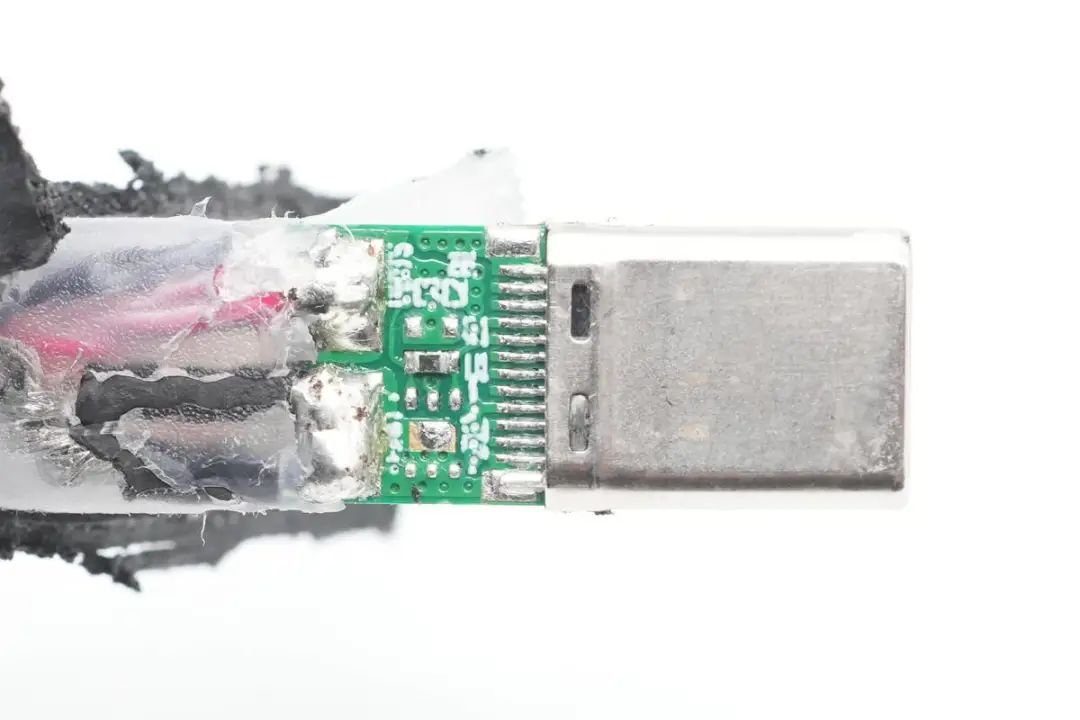

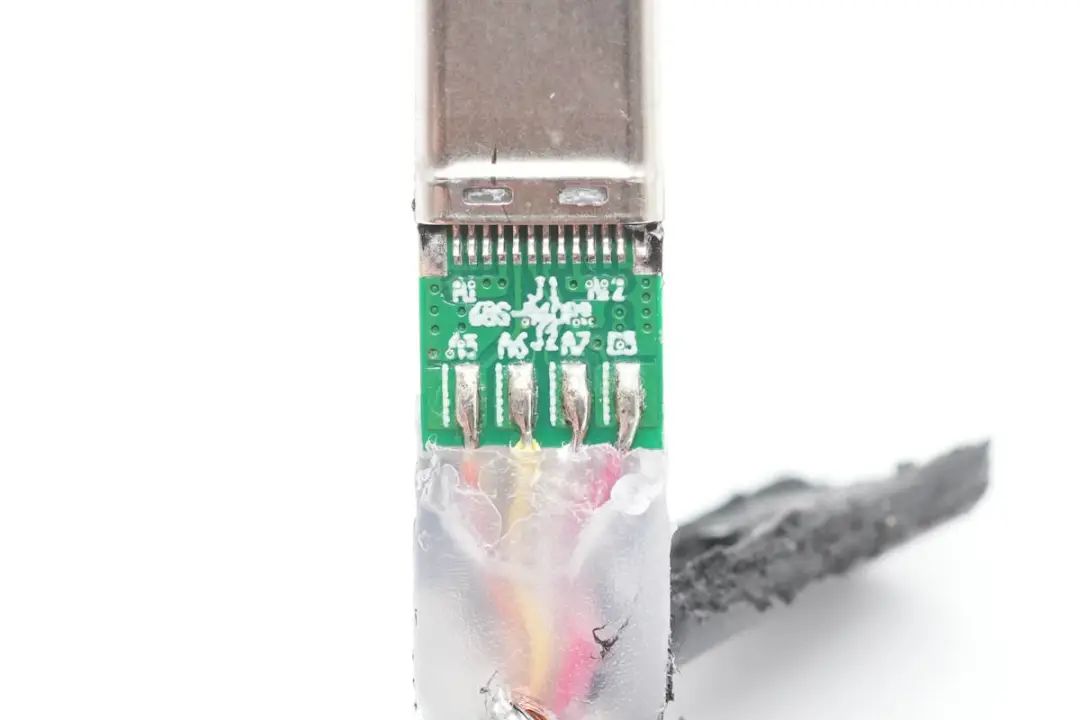

另外一面焊接USB數據線和CC線，端子標注A5，A6，A7，B5，分別為CC，D+，D-和VCONN。
清除焊接處的硬膠，紅黑導線并聯連接用于正極，屏蔽網和內部裸銅芯用于負極。
拆解開另外一頭的端子，為同樣的焊接方式，兩個端子小板都沒有焊接E-Marker芯片。

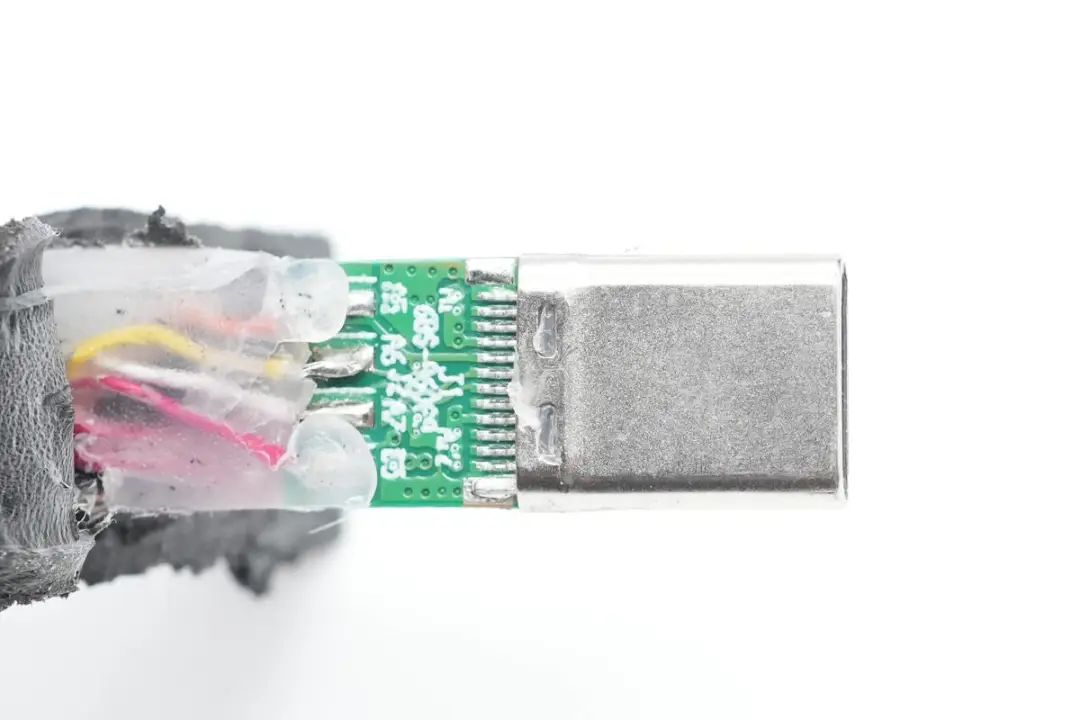

線纜另一頭也是同樣的焊接，焊接USB數據線和CC以及VCONN數據線。

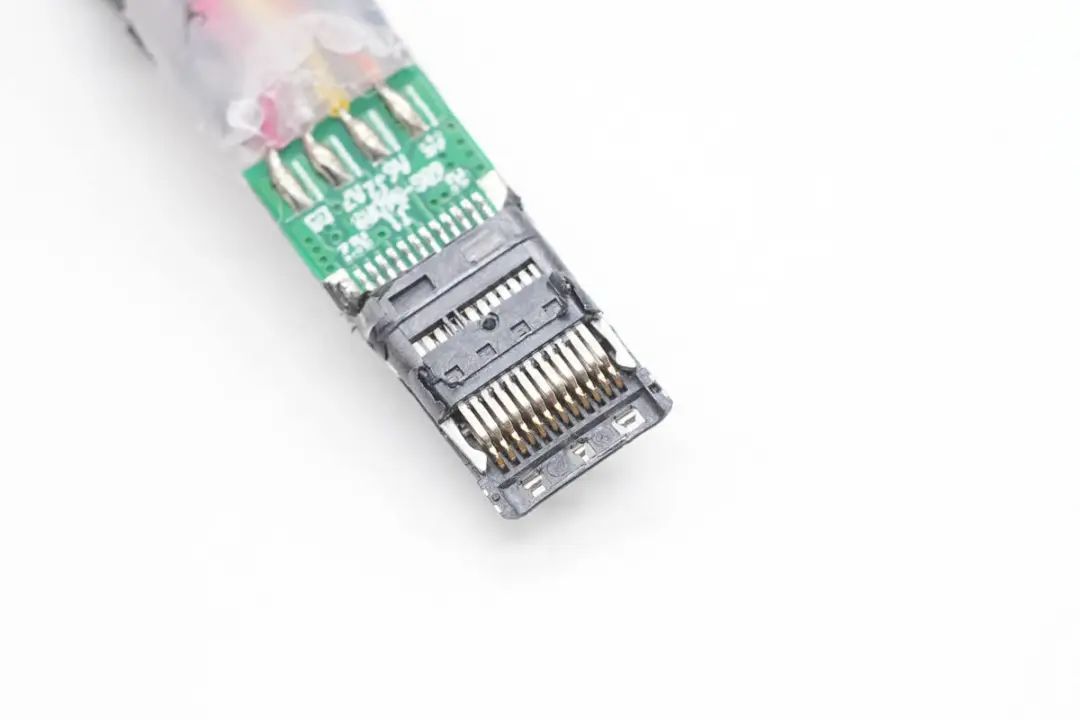

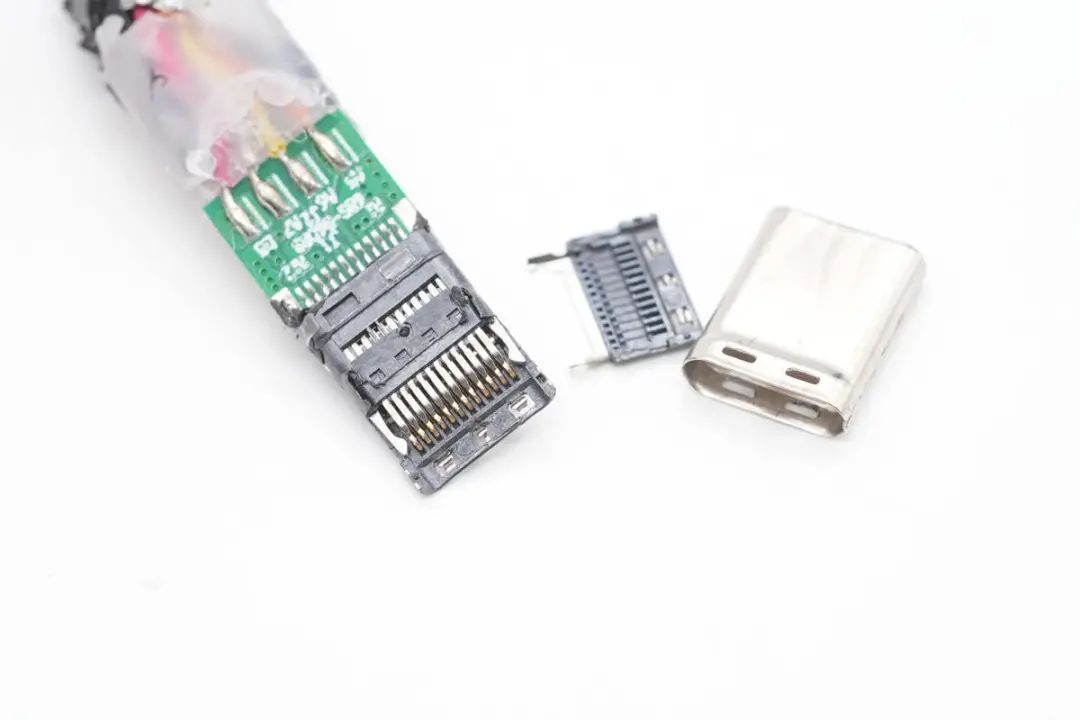

拆掉公頭的外殼，露出內部針腳。
公頭為鍍金針腳，全針設計。
這款USB-C數據線的數顯屏幕模塊采用灰色塑料外殼，沿接縫即可拆開，大大方便了我們拆解。

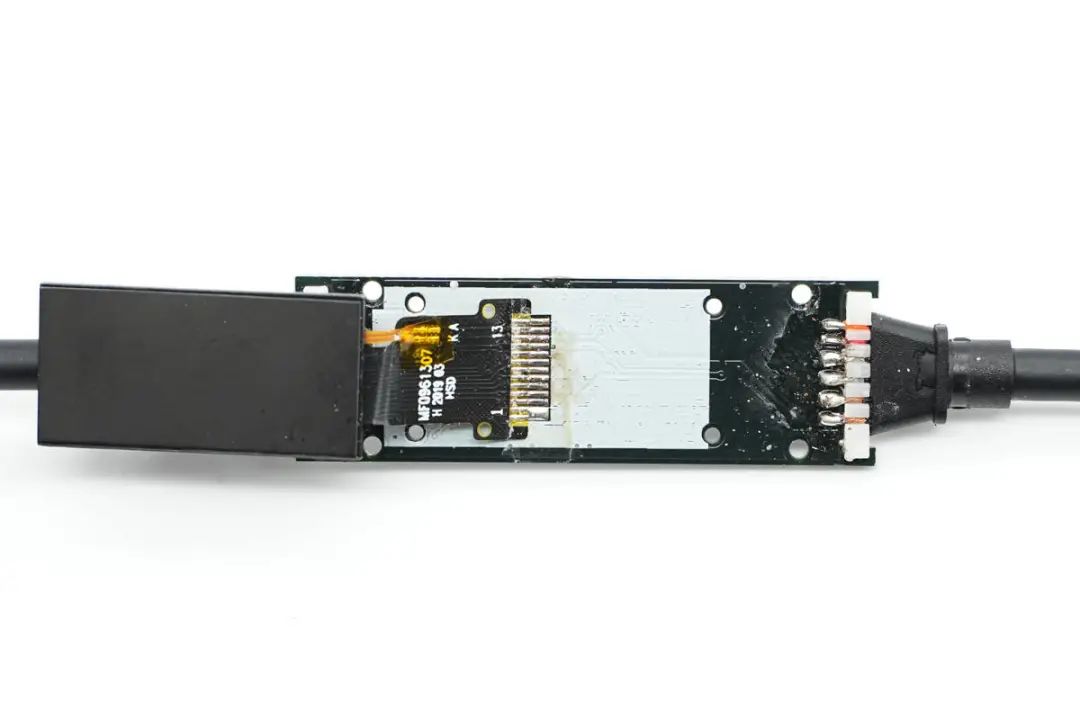

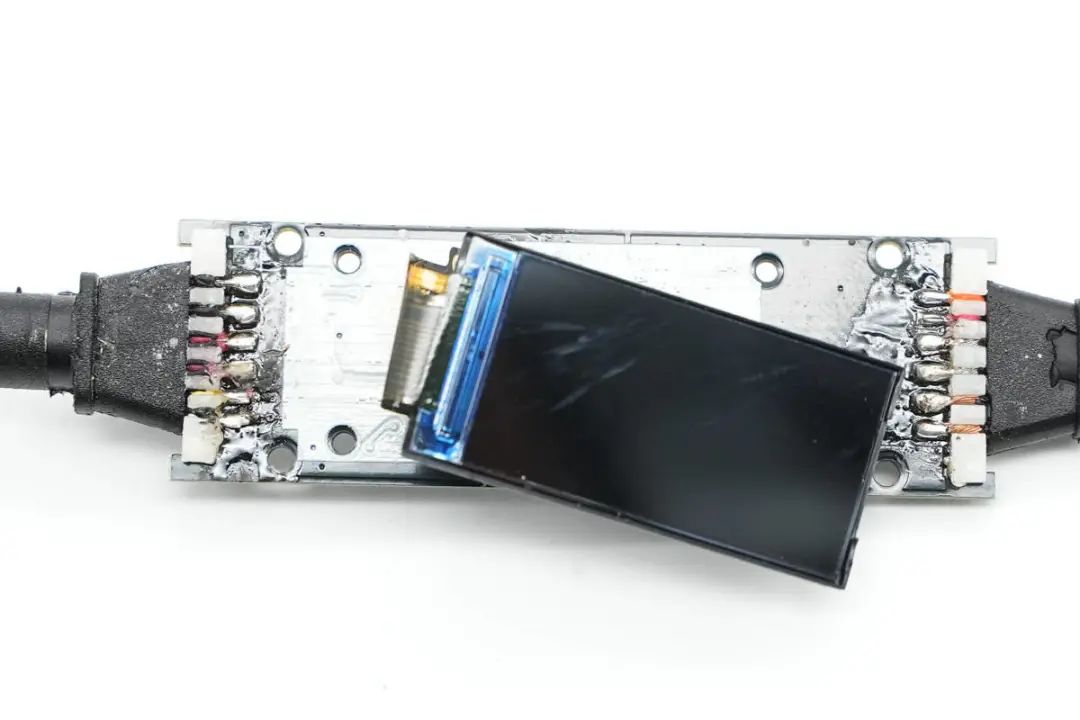

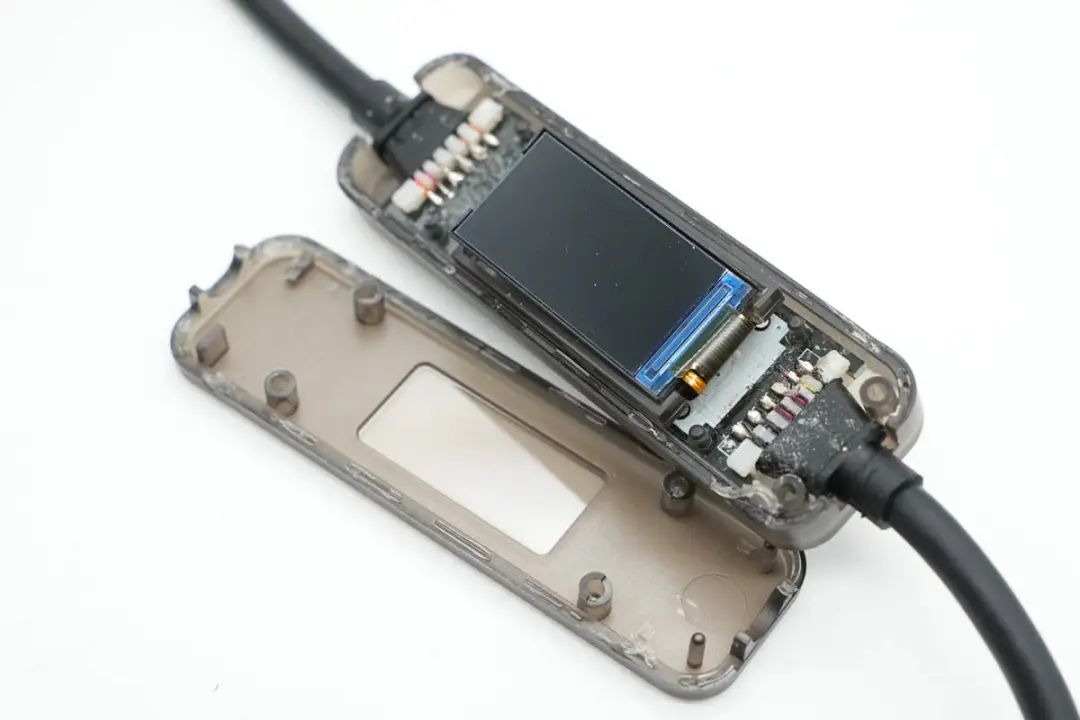

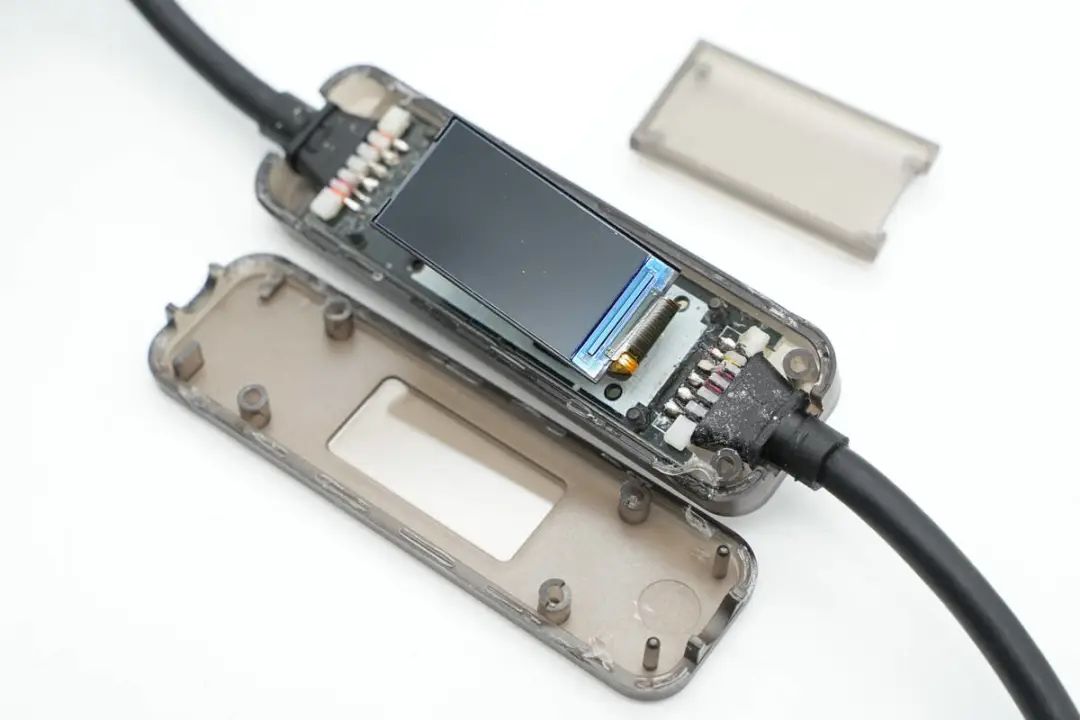

沿外殼接縫撬開外殼，數據線焊接到內部PCBA模塊上，同時還焊接液晶屏幕，液晶屏幕底部使用一塊灰色塑料支架支撐固定。
0.96英寸屏幕通過排線焊接連接到PCBA上。
屏幕焊接處特寫。

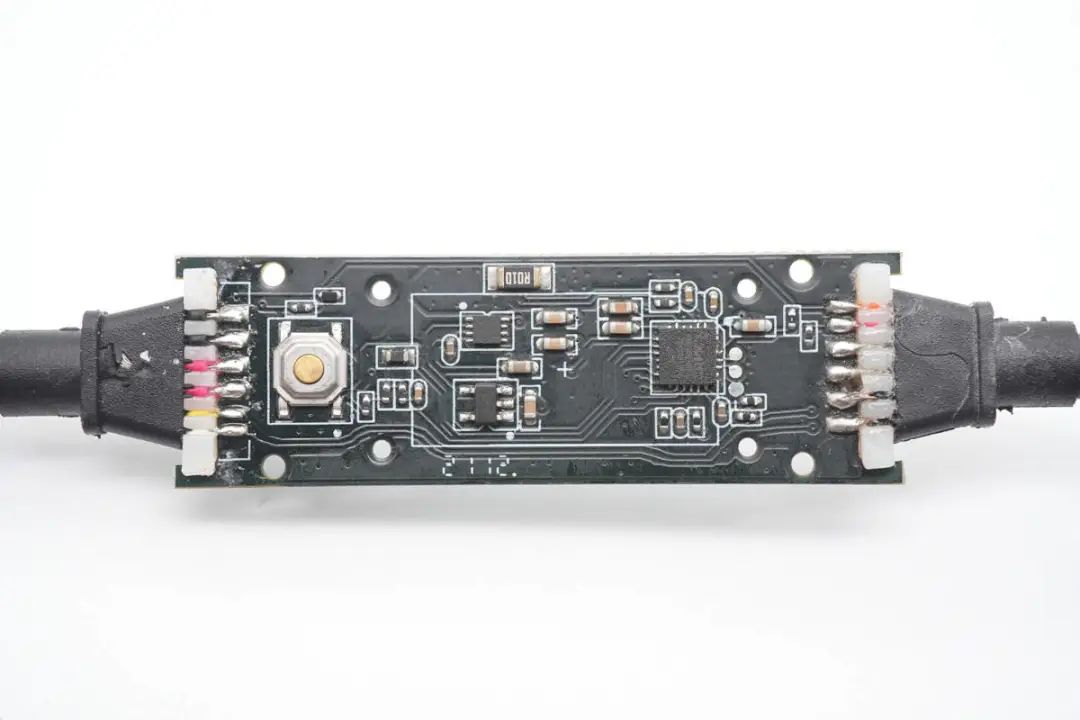

PCBA模塊背面焊接三顆芯片和電流取樣電阻，左側按鍵用于切換顯示狀態。

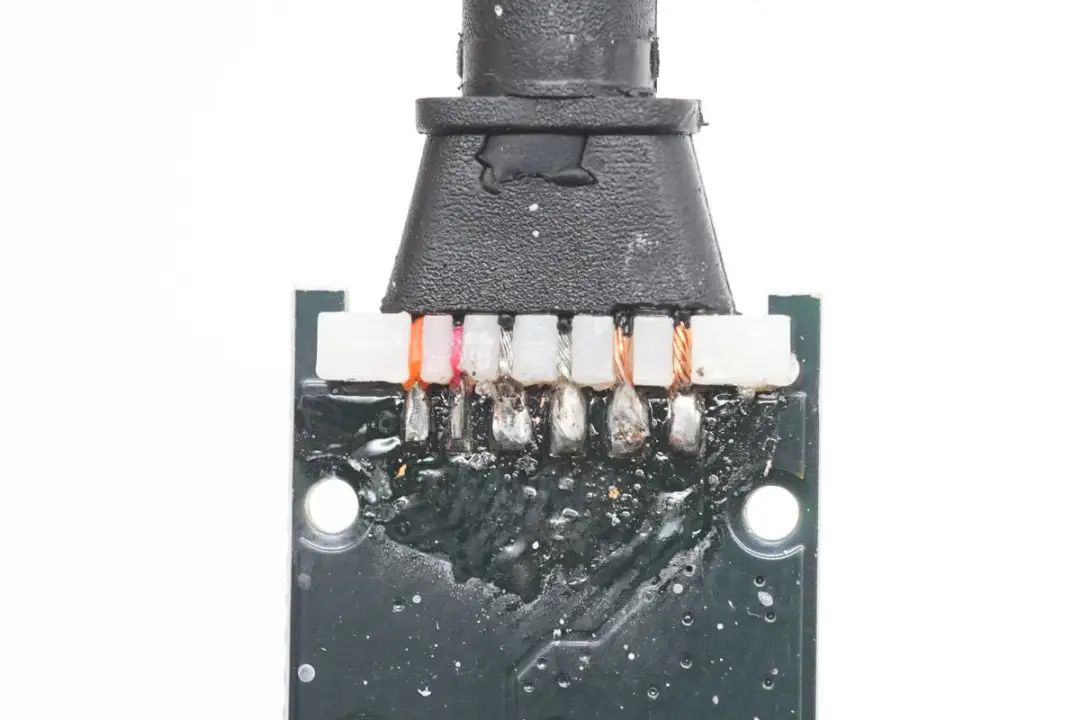

數據線通過塑料支架固定焊接，銀色和銅色導線為電源負極。橙色和紅色導線分別為CC和VCONN。
另一面紅黑導線為電源正極，白色和黃色導線為USB2.0數據線。

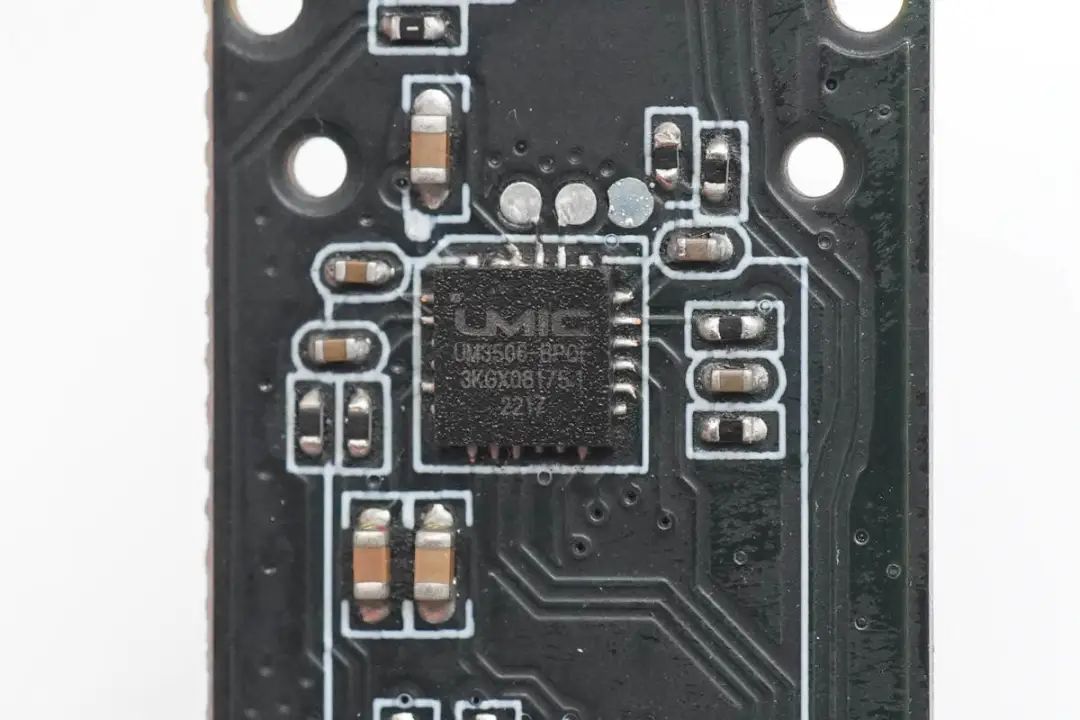

這款數據線的核心芯片采用廣芯微UM3506-BPQF SOC芯片，是一顆支持PD3.0 3.1規格的快充控制器，具備全功能的SRC/SNK/DRP支持能力，全面滿足PD3.0，PD3.1規格，支持SPR，EPR(PD3.1)模式，以及PD報文的chunk模式和260bytes 長包。
UM3506具有2對DP DM引腳，支持BC，QC等協議。Field-proven PD 協議庫，支持可持續升級和靈活擴展。芯片內置高性能32位RISC-V內核，主頻最高為33MHz，內置8KB SRAM和256KB FLASH，內置16通道12位ADC用以電壓和電流采樣，支持3.3-24V工作電壓范圍，使用QFN24封裝。

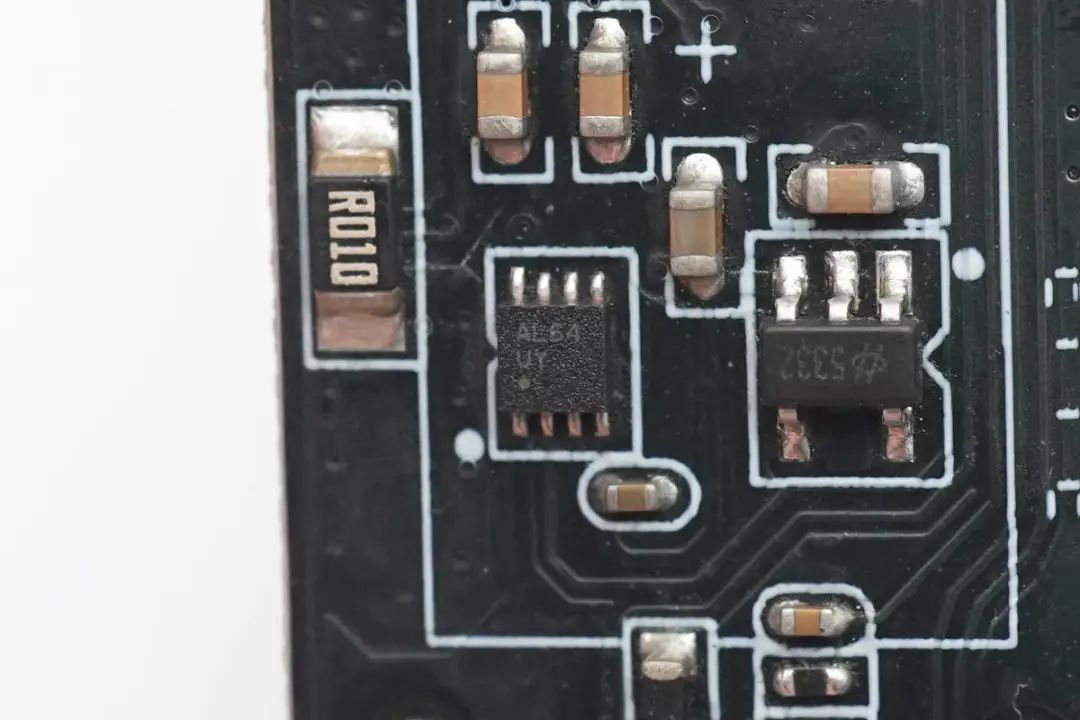

艾為 AW9364 四路LED調光驅動器，用于LCD屏幕背光驅動，左側為電流檢測電阻，R010，10mΩ，采用1206封裝。

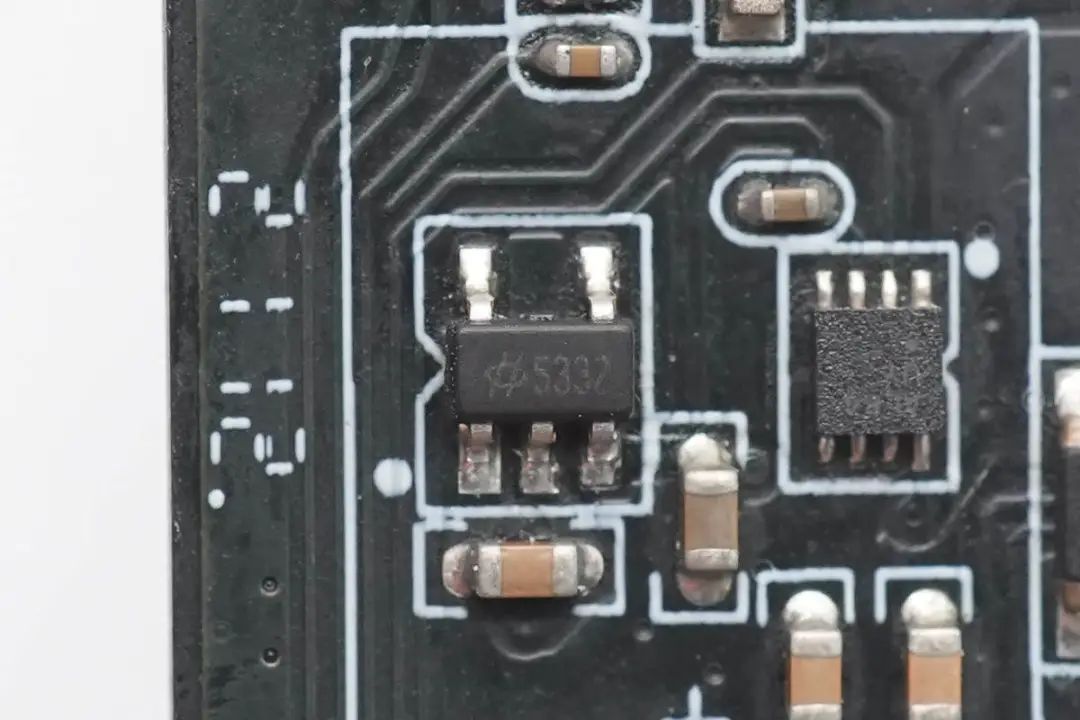

為LED背光和UM3506芯片供電的穩壓芯片，絲印5332，來自Holtek合泰，型號為HT7533-2，輸入耐壓33V，輸出電壓3.3V，最大輸出電流100mA，采用SOT23-5封裝。

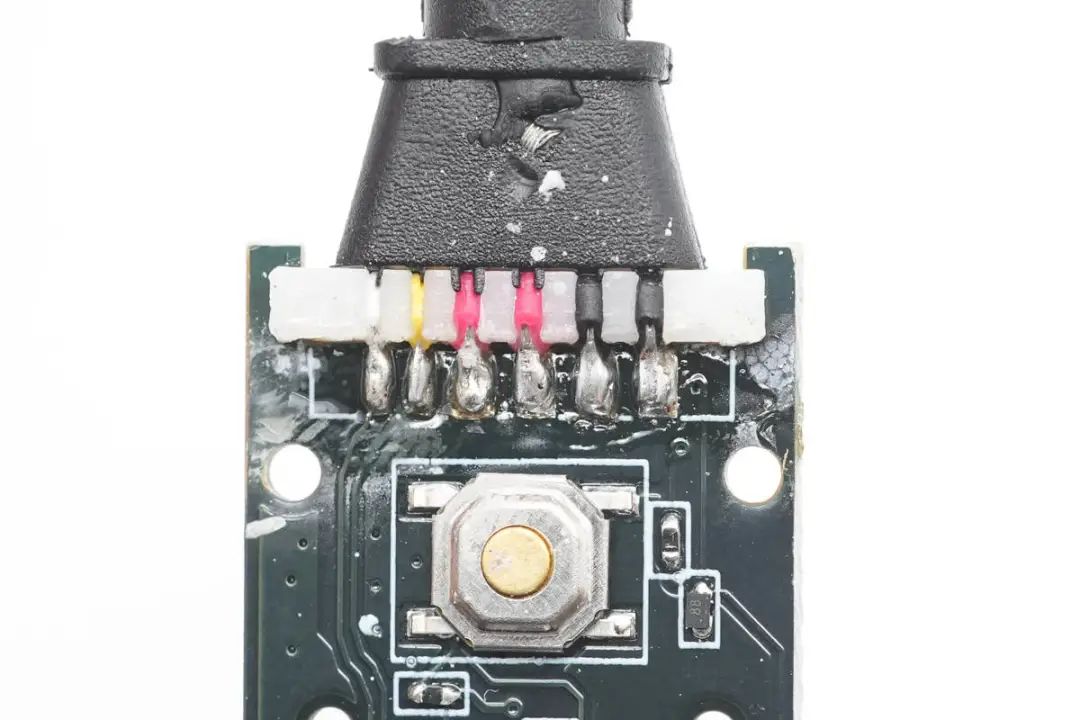

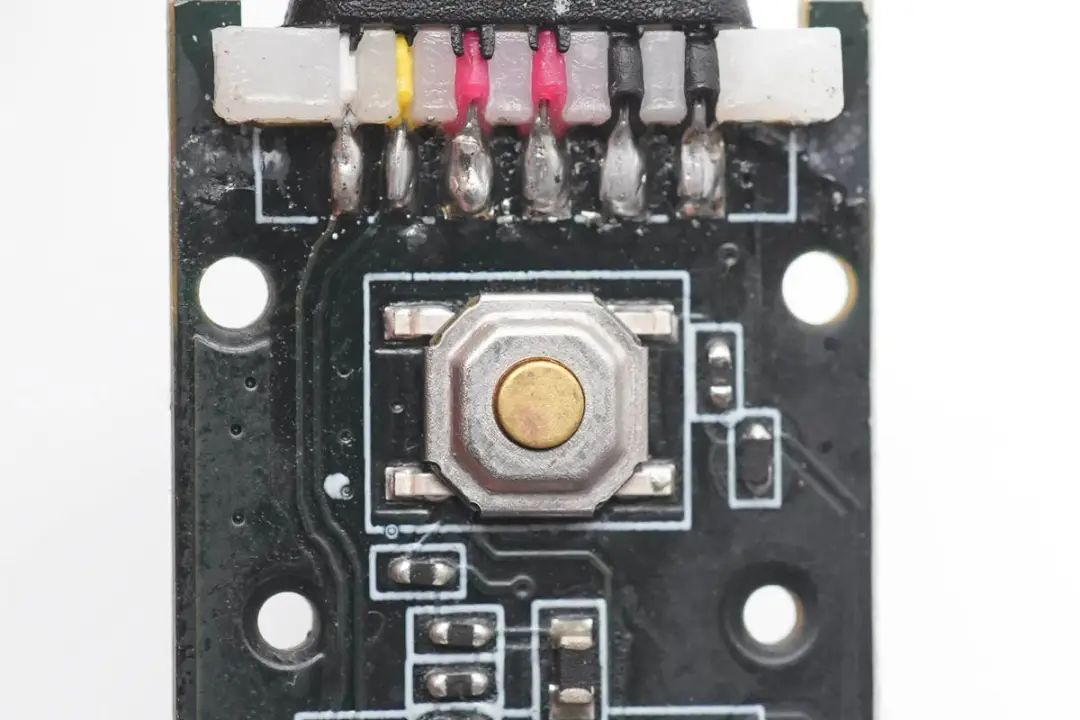

切換模式的微動按鍵特寫，按鍵下方是用于檢測溫度的熱敏電阻。

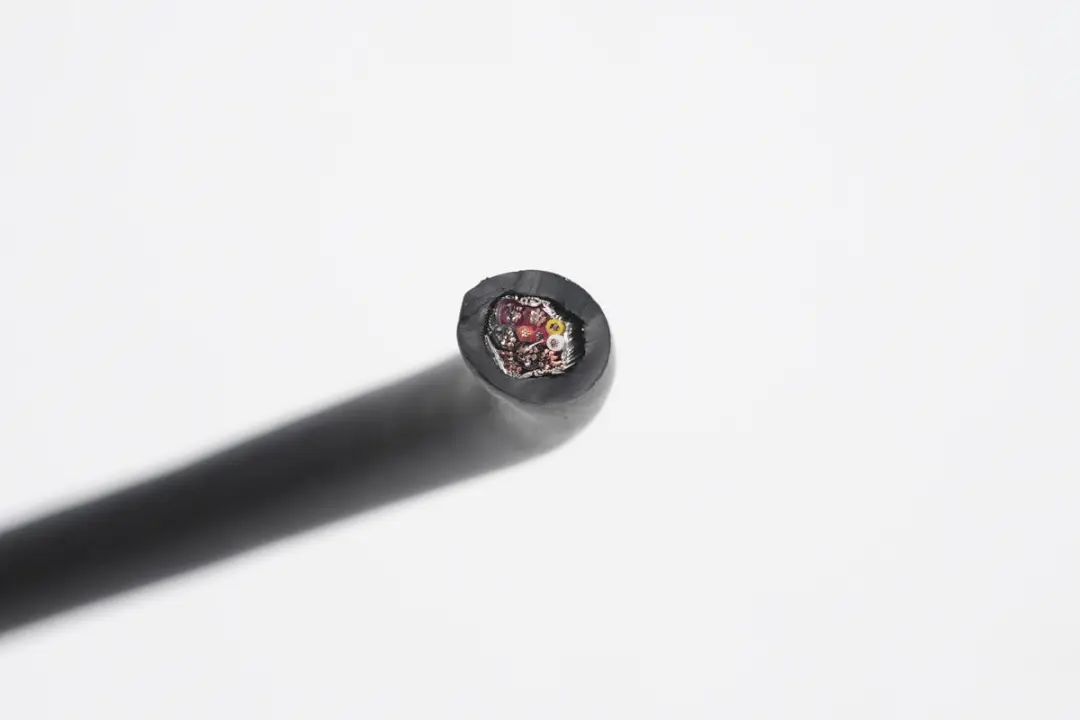

最后是線纜的拆解，線纜截斷橫截面一覽，線纜內芯外罩屏蔽層，內部8根線纜用于電力傳輸和數據傳輸。

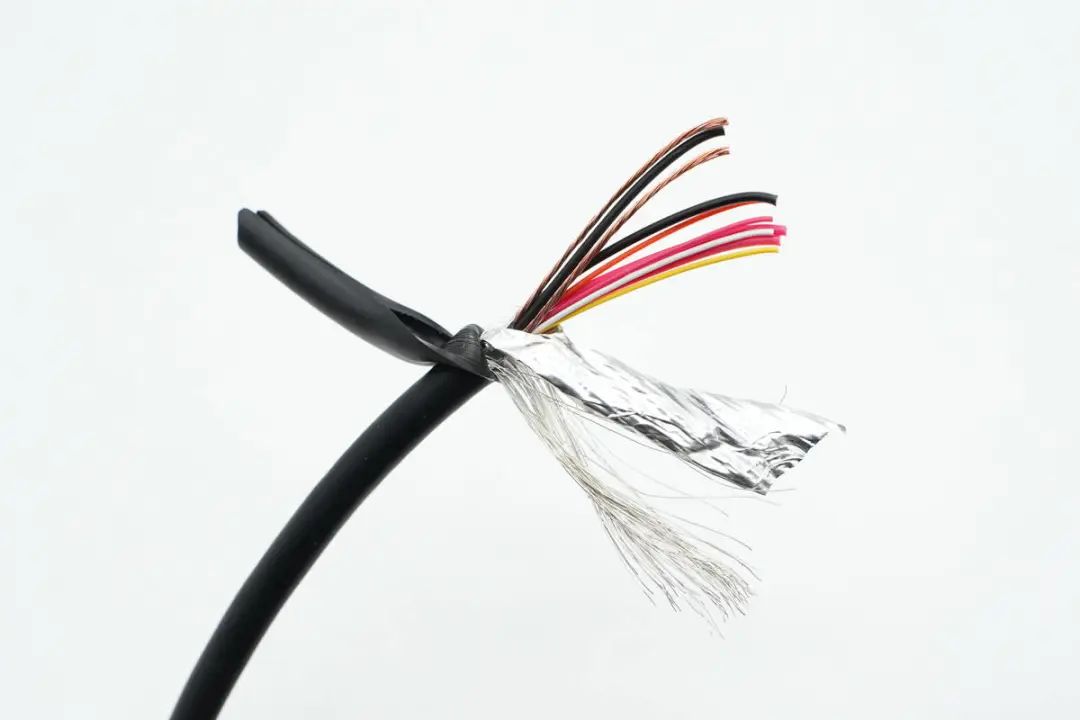

切開外皮，下面是一層屏蔽網，通過上面的拆解，屏蔽網作為數據線的負極使用。屏蔽網下面是一層屏蔽濾波，包裹線纜內芯。
