一、前言
生活中有很多地方需要用到水泵，不同于常規的抽水式水泵，體積更小的微型水泵在很多領域都在使用，幾乎無處不在，它的發展使我們的生活多姿多彩，多種新型水泵的研發與應用，為我們帶來極大的便利，其應用領域包括：電動汽車散熱系統，自動化設備水循環，水制冷等電器,飲水機，衛浴產品，碎紙機，無土栽培，水暖床墊，空調抽水，水族魚缸，足浴盆，水暖床墊，熱水器，電腦水冷，水冷風扇，醫療器械，制藥系統，化工，循環系統，冷卻散熱系統，制冷系統，水冷空調，水冷風扇，移動洗澡機，太陽能噴泉，太陽能循環系統，家庭增壓系統，別墅供水系統，小型灌溉系統,水處理系統，小型供水系統，汽車循環系統，汽車加熱系統，機床，家用電器，廚房電器,衛浴產品，熱水循環系統等。
廣芯微結合自研芯片UM32MP32低功耗、多功能外圍接口與集成預驅、LDO等特點，開發用于小功率水泵產品的電機控制解決方案，并開放源文件及快速的技術服務，確保客戶基于廣芯微方案開發的產品快速實現量產。
二、硬件方案介紹

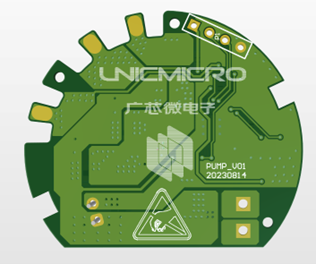

硬件版圖：

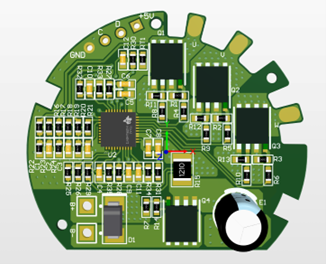

下圖為廣芯微UM32MP32 小功率水泵方案原理圖及2D版圖。

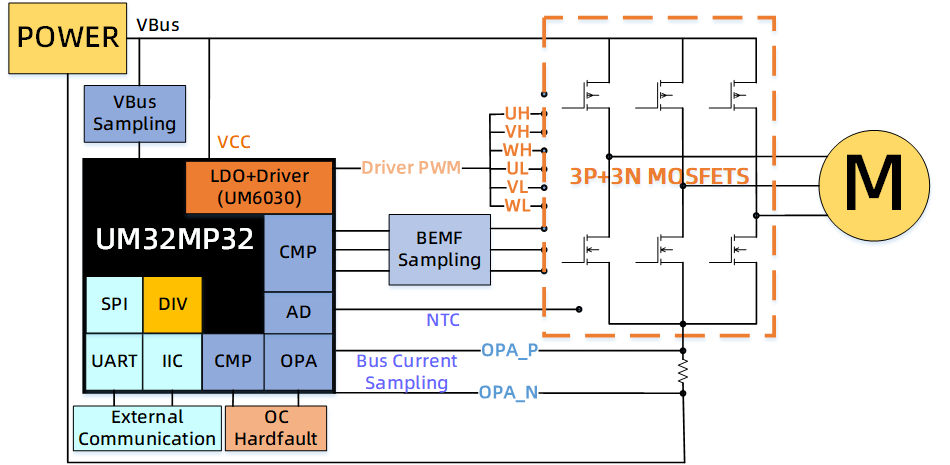

硬件方案框圖及特點：
9.高集成度 高可靠性 低功耗MCU，全部外圍器件只有50個左右（除4*MOS及MCU外都是阻容），大大降低設計及生產成本，降低器件失效不良率。

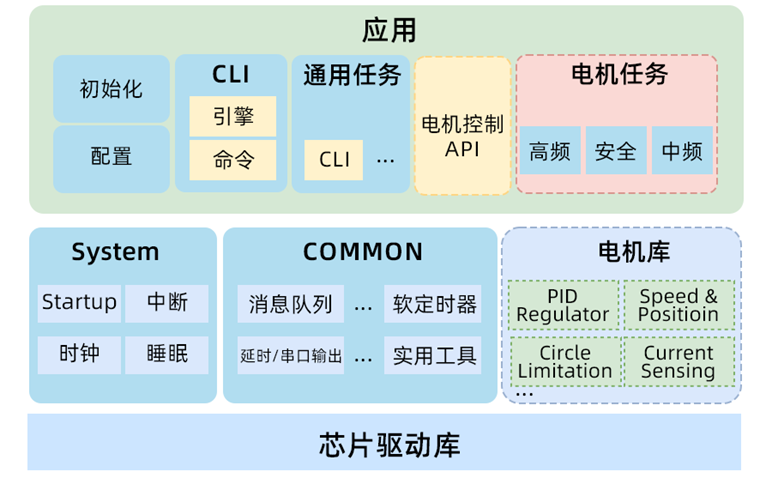

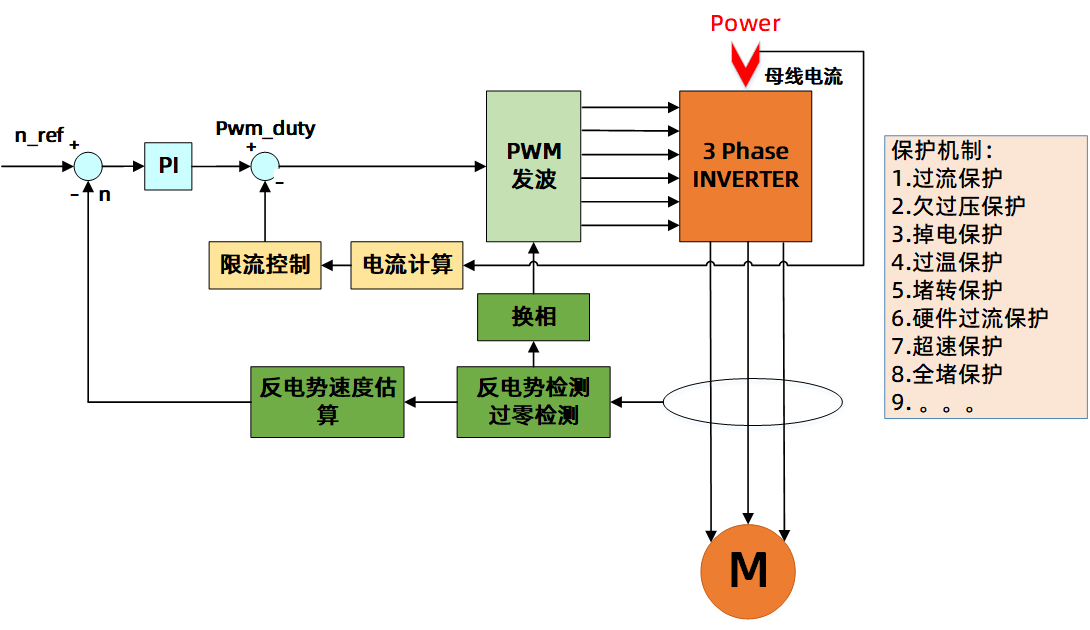

三、軟件方案介紹

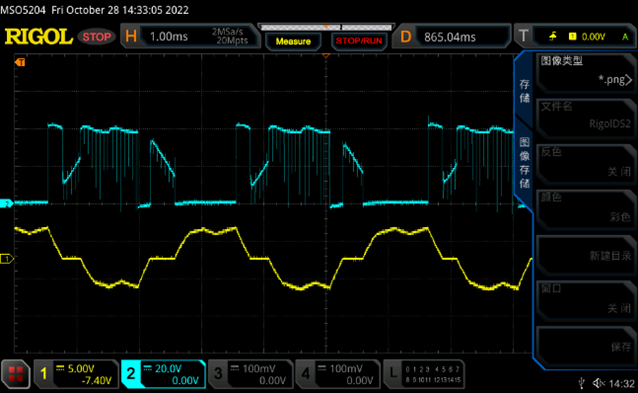

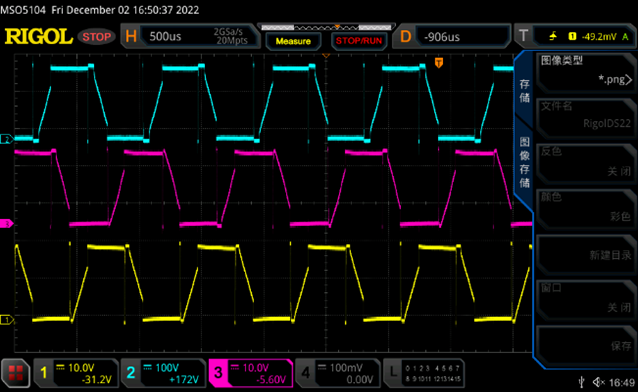

四、功能參數及測試波形
無感方波控制方案 輸入電壓：DC 5.5-24V 額定功率：<100W 防電源反接電路設計 硬件過流，欠過壓，欠過溫，限/過流，堵轉等全功能保護 缺水保護
五、方案優勢

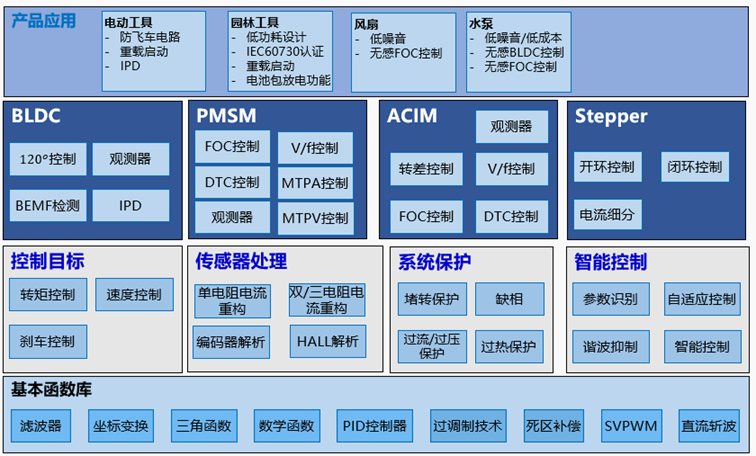

4.分層設計的軟件架構，豐富且成熟的電機算法庫，降低開發設計難度及技術門檻。
