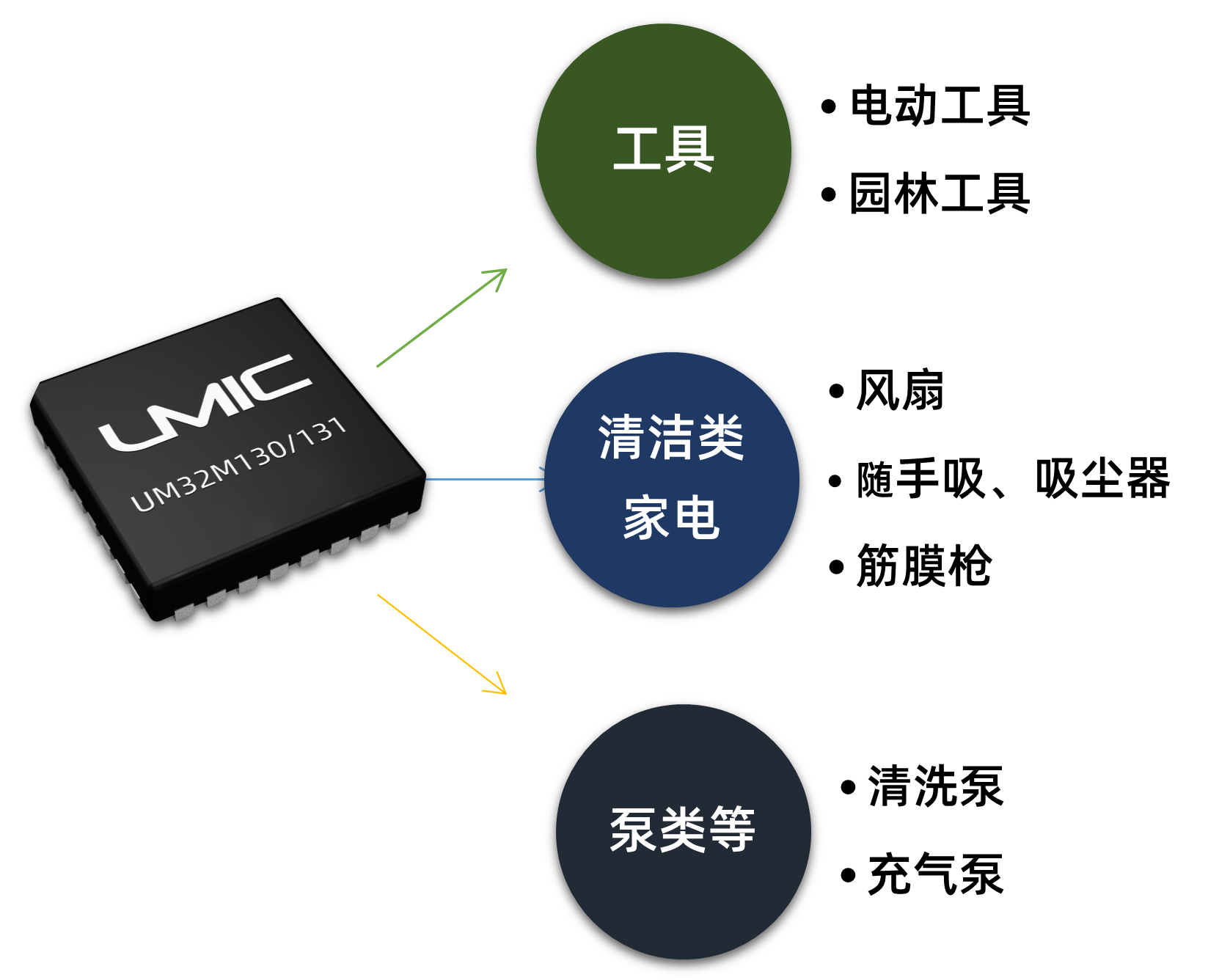

廣芯微基于UM32M131系列芯片推出了電機控制方案，支持電機無反轉啟動、軟啟動、快速啟停、順風啟動、電子剎車、故障監測機制等多個性能，可廣泛應用于工業和生活中，如電機工具、園林工具、清洗泵、充氣泵、部分家電如吸塵器、筋膜槍、風扇等。

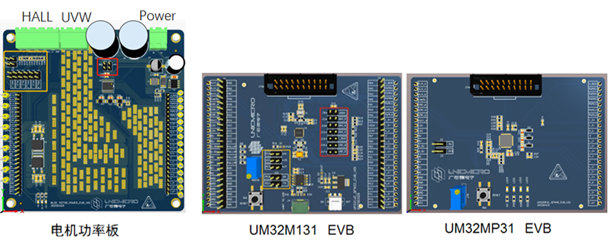

二、硬件介紹

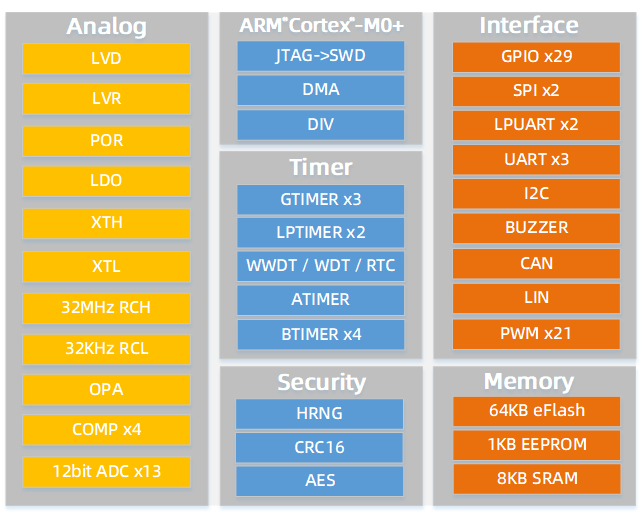

UM32M131方波應用

主頻：32MHz

UM32MP31方波應用

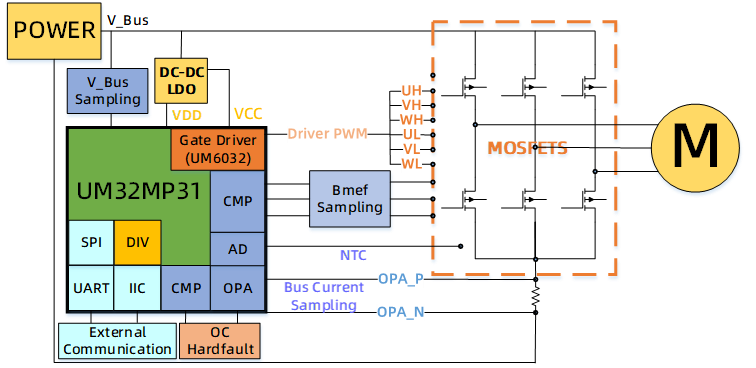

MCU要求：PWMx6，OPAx1，CMPx4，ADx14，Gate Driver x3

通信：UART/IIC

主頻：32MHz

六步換相電路

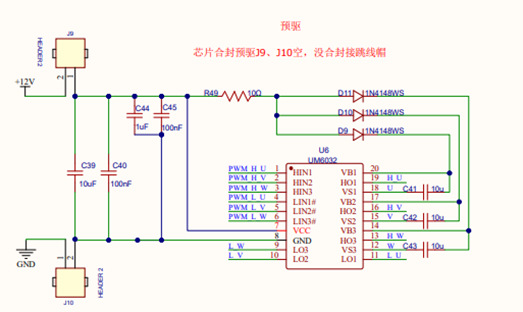

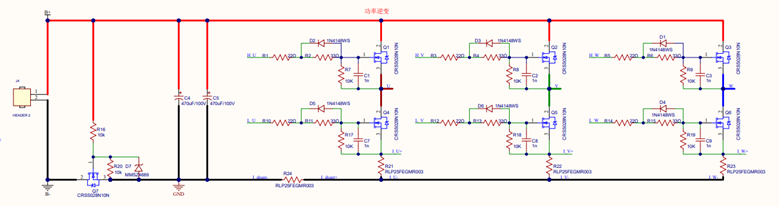

MCU輸出PWM_H_U/V/W 及PWM_L_U/V/W六路信號，經過UM6032（預驅）驅動由Q1-Q6組成的三相逆變橋（如下圖所示），控制電機進行換相。

三、上位機軟件介紹

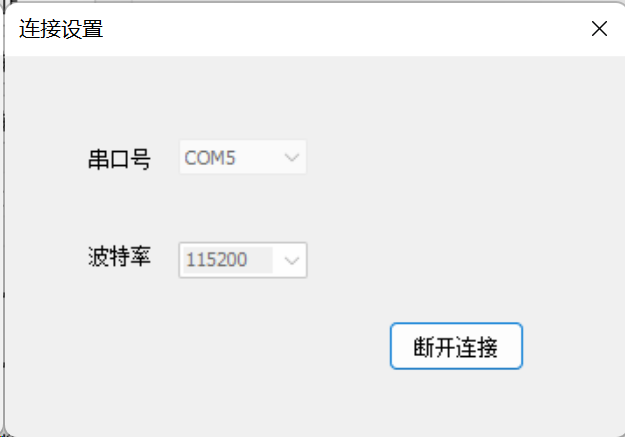

下圖為電控系統可視化上位機軟件的主界面圖，適配于多種電機控制系統應用場景，可實現電機的參數配置、數據交換、故障監測、系統操控等功能。

• 控制電機。上位機根據用戶需求，生成相應的控制指令，發送給下位機，下位機通過串口接收到指令后執行相應動作。因此用戶可通過直接控制啟動、停止、正轉、反轉四個基礎按鈕，或通過讀寫指令設置控制參數，從而實現對電機的快速控制。
• 串口通信，數據交換。上位機軟件提供給用戶一個友好的操作界面，用戶可通過只讀、讀寫、只寫指令對電機進行參數的采集和配置，包括電機采樣參數、控制參數、配置參數、保護參數。參數數據通過串口由上位機傳輸至下位機。

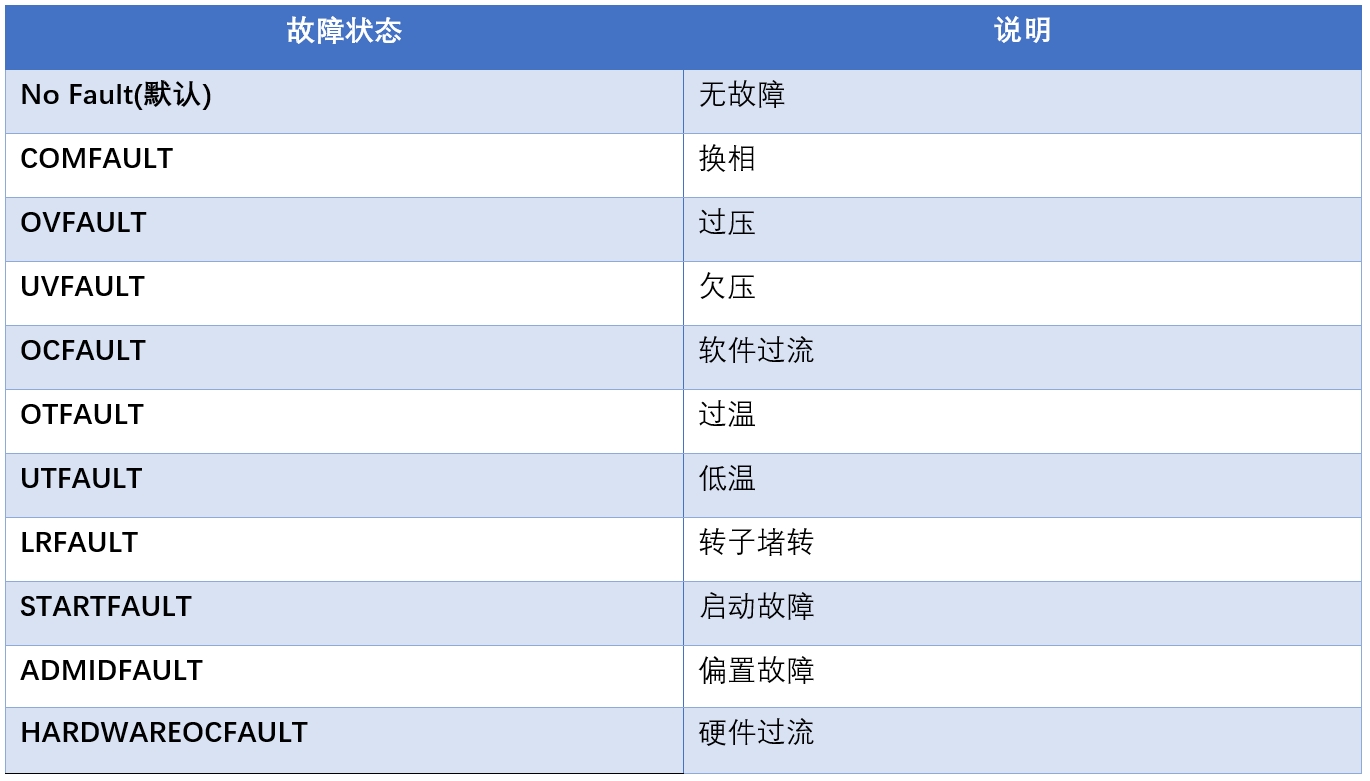

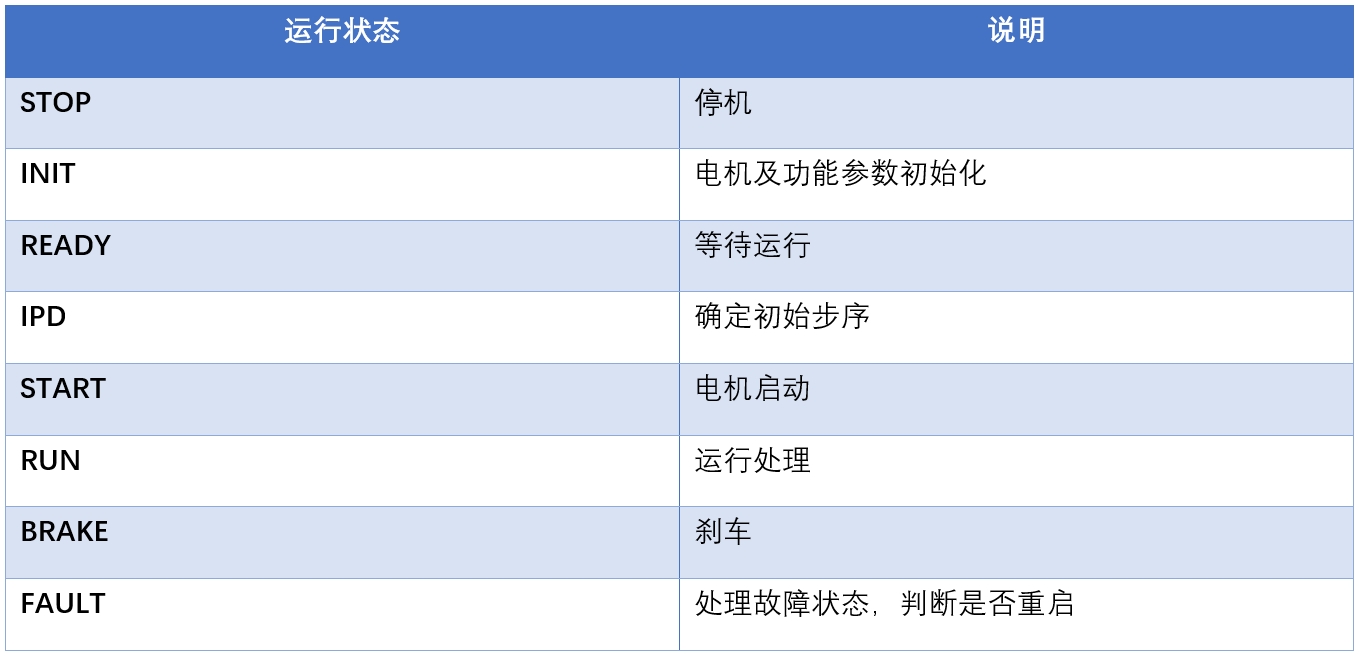

• 故障狀態監測。上位機在后臺實時監控電機的運行狀態和故障狀態，根據電機下位機的反饋信息，實時調整控制指令，從而達到預期效果。運行狀態和故障狀態具體包括以下：

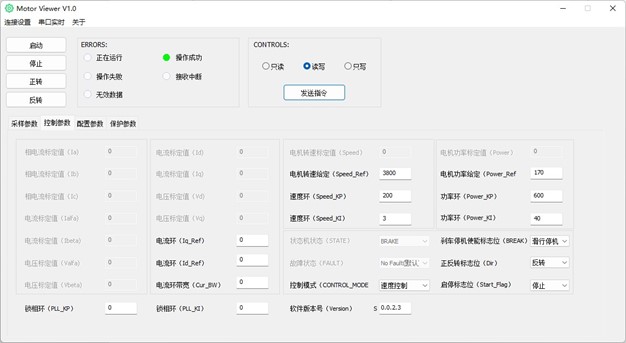

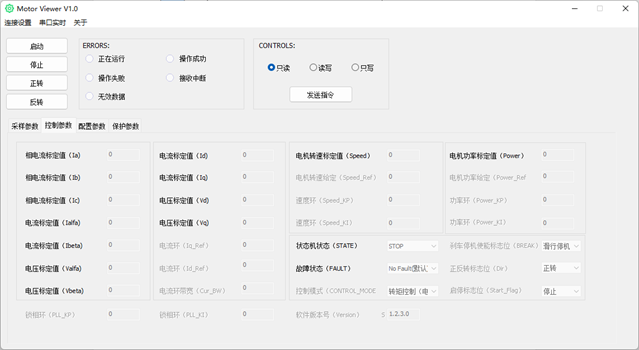

• 指示燈顯示。每次操作后，將電機下位機的接收結果反映在主界面的指示燈上，包括正在運行、操作成功、操作失敗、接收中斷及無效數據這5種接收狀態。下圖分別展示的是“讀寫操作成功”和“只讀正在運行”狀態。

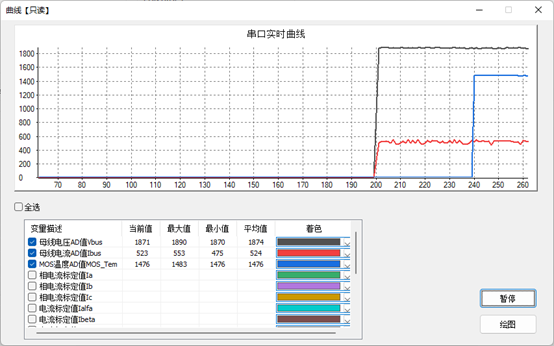

• 實時繪圖。可在菜單欄中的“串口實時”里打開相應的繪圖界面。此功能可以通過曲線圖的方式直觀地將參數的采集、配置過程實時呈現，同時具象化展現選中參數最大值、最小值、平均值的動態變化。

上位機開始運行后，發送連接指令，監聽串口數據，在成功連接后回讀電機下位機中的所有參數數據，并更新于上位機界面。完成數據回讀后，后臺進入對電機故障狀態的持續監控中。

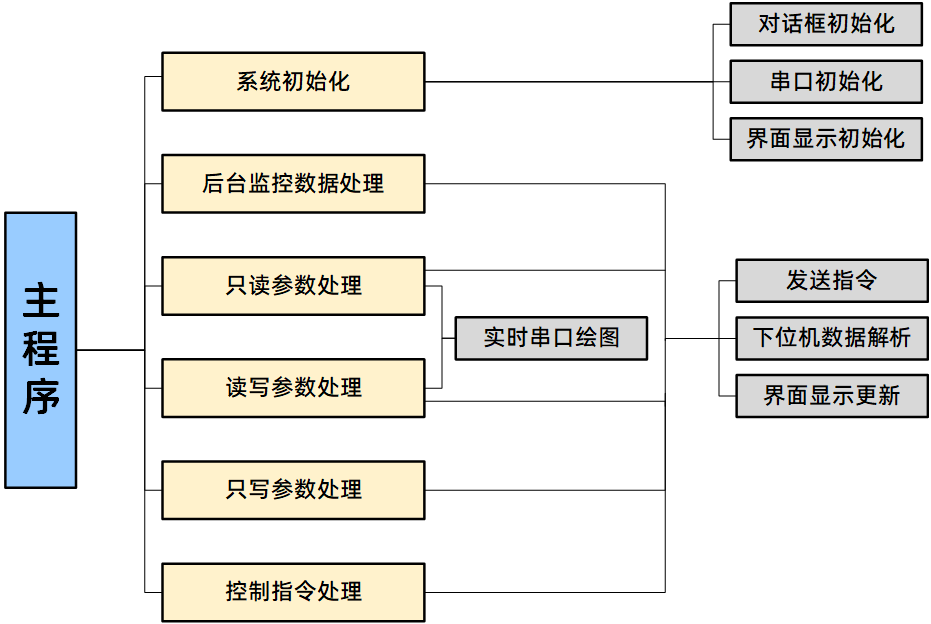

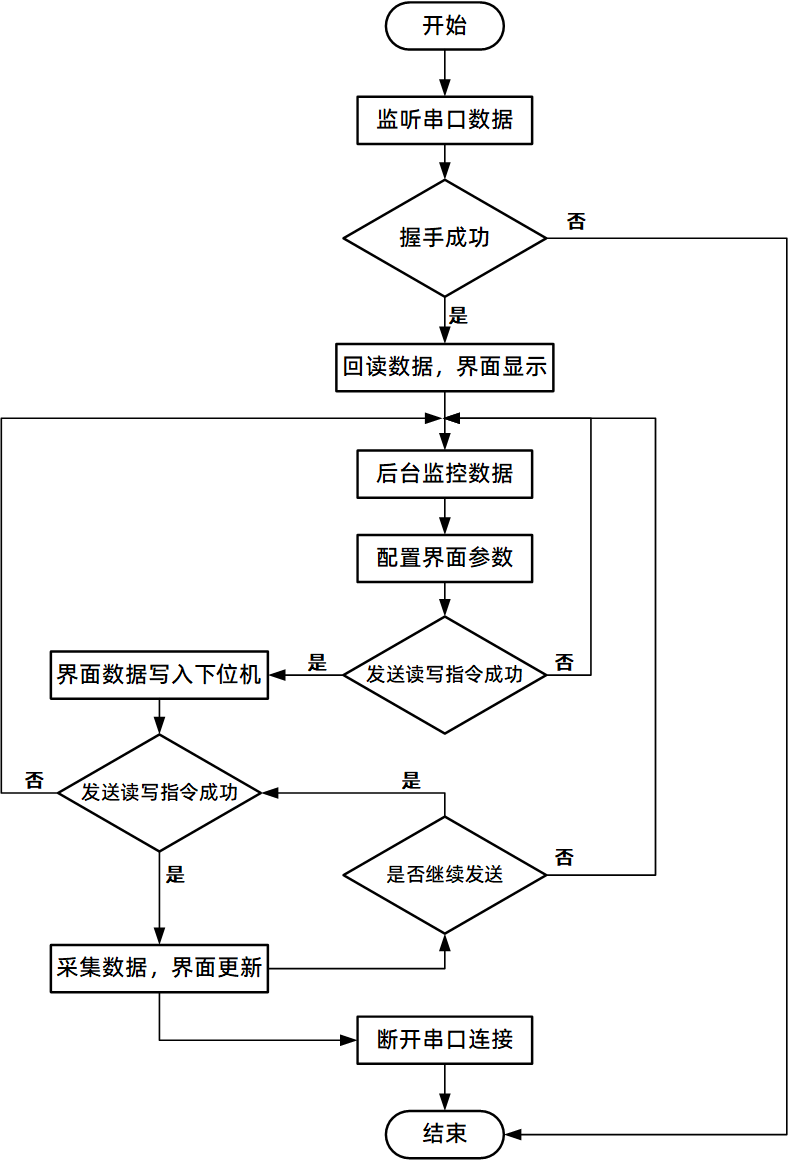

例如，配置完參數后發送讀寫指令，上位機會將配置值寫入下位機，待成功回應后重復讀取下位機參數，完成數據解析并實時更新顯示于界面。當暫停發送或接收錯誤時，自動退出發送線程，重新進入后臺監控狀態。具體流程如下圖：

當指令完成發送后，上位機將重新進入后臺監控狀態。直至斷開串口連接，后臺監控等所有線程停止運行。

四、電機控制系統上位機優勢

• 較強的數據處理能力，能夠快速對大量數據進行處理分析，并同步至界面，便于用戶及時對電機設備運行進行優化。
• 通過采集、處理和分析電控系統下位機設備的數據，實時監測和控制電機運行過程，并根據需要做出相應的調整，使得電機運行更加協調和高效。
• 較高的安全性和可靠性，上位機具有后臺持續監控的功能，能夠及時監測到電機異常情況，提醒用戶采取相應的措施。保證了電機控制系統運行的連續性和可靠性，減少故障和停機時間。
• 數據可視化，上位機支持參數以曲線圖的方式動態呈現，能夠滿足用戶在參數采集和配置過程中更加清晰地觀察參數變化。

• 應用靈活，滿足所有同類電機控制系統的應用需求，隨著科技的不斷發展，電機控制系統和設備也會發生相應的更新變化，而上位機作為一個獨立的控制系統，可以通過軟件的更新和升級來適應這些變化，而無需對整個系統進行大規模的更改。

總結

上位機作為工業自動化系統的重要組成部分，實現了工業自動化的高效運行和控制管理。上位機通過與下位機設備的串口通信，實現數據采集、數據配置、控制指令下發、實時監測等功能；通過算法處理和分析數據，并在界面上呈現，為用戶提供了更為直觀的決策依據。在上位機的操作簡潔性和功能實用性上，廣芯微將不斷完善，加速人機交互的進化與發展。
