概述

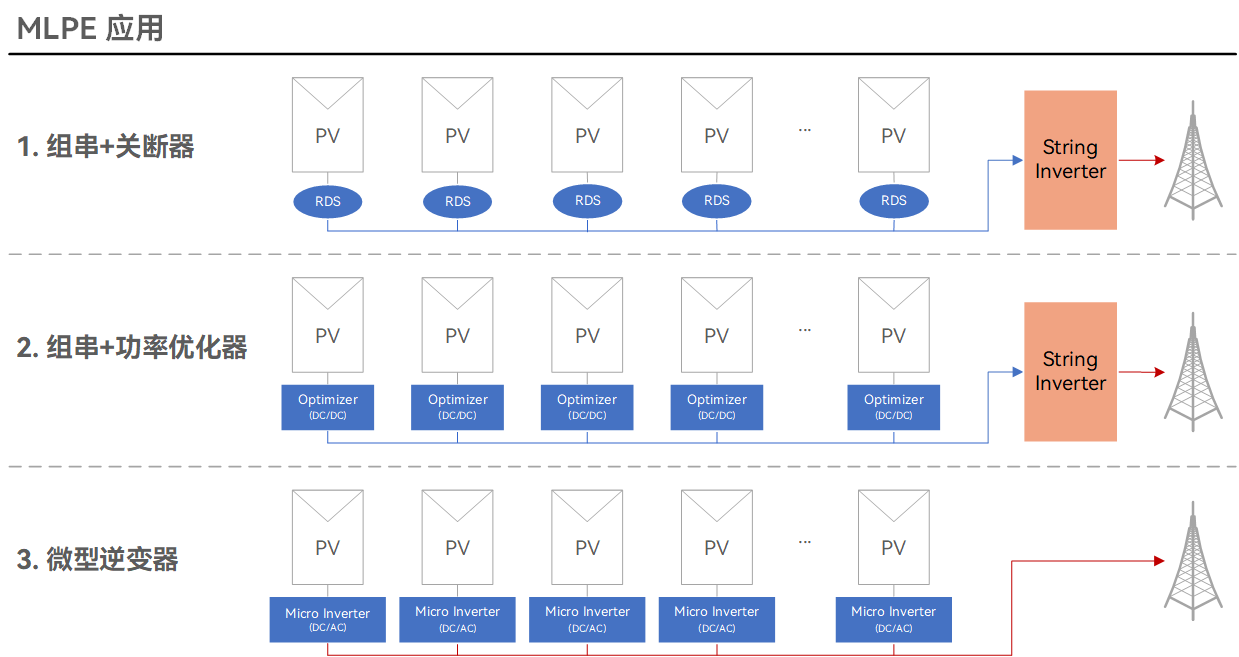

MLPE (Module Level Power Electronics) 組件級電力電子，是指一類能夠對電能進行精細化控制的電力電子器件，包括關斷器、功率優化器、微型逆變器等。目前MLPE已在分布式光伏市場中得以廣泛應用，主要發揮著對單個或幾個光伏組件電力進行逆變、關斷、監控、功率優化等功能的作用。
組串式逆變器加功率優化器的方案作為MLPE技術路線的主流方案之一，占據MLPE市場大半數份額。其中的功率優化器是一種光伏直流輸入/輸出的組件級別DC/DC轉換器，該轉換器內置最大功率點跟蹤功能(MPPT，Maximum Power Point Tracking)用于一至兩塊光伏組件連接，一般安裝在組件背板位置，可根據組件串聯的需要，將光伏電流串聯并接入組串式逆變器中，實現組件級別的控制。
MPPT最大功率點跟蹤

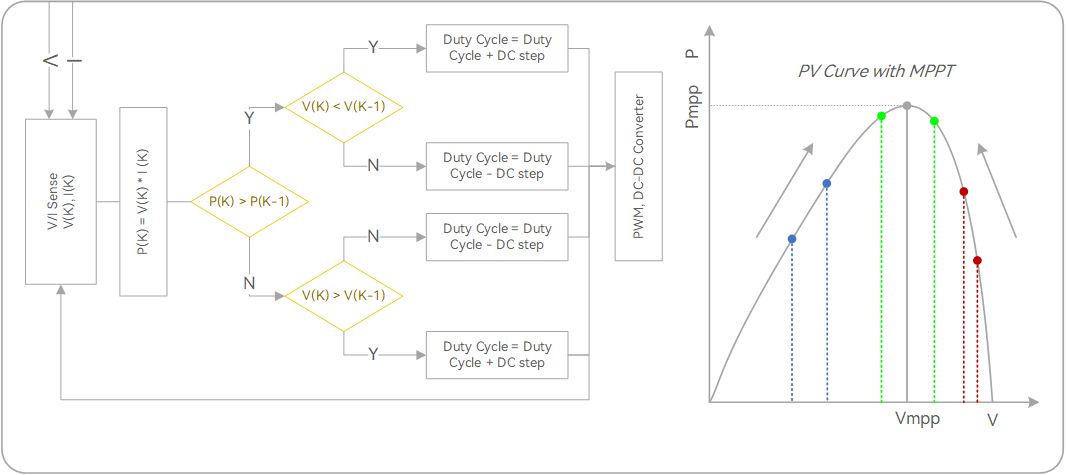

擾動觀察法（Perturb and Observe）是使用較廣泛的一種MPPT算法，擾動觀察法也叫爬山法。其工作原理是給一個擾動輸出電壓信號（U±△U），再測量并計算其功率P(K)的變化，并與擾動之前的功率值P(K-1)相比，根據比較結果調整擾動方向, 參考以下的擾動過程。
擾動觀察法從最開始的狀態開始，每一次都對輸入的信號進行調整，不斷增加或減少輸入信號的值，然后通過判斷下一次的輸出的變化方向，結合輸入的變化方向，得出此時運行的狀態，從而判斷出下一次改變輸入的方向，然后不斷循環，最終擾動到最大功率點附近。
廣芯微電子（廣州）股份有限公司采用自研微處理器芯片UM3241F-VCT6，設計MPPT功率優化器方案平臺。芯片集成Cortex-M4內核，其性能如下：
· 系統最高主頻240MHz
· 最大支持512KB Flash，160KB SRAM
· 內置12bit，16通道5.25Msps的SAR ADC，支持差分輸入
· 支持USB、CAN、QSPI接口
· 支持硬件加速運算協處理器（sin、cos、arctan、雙曲正弦、雙曲余弦、平方根、乘法、除法等）
· 支持硬件加解密引擎（AES 128/256, SHA256，隨機數發生器）

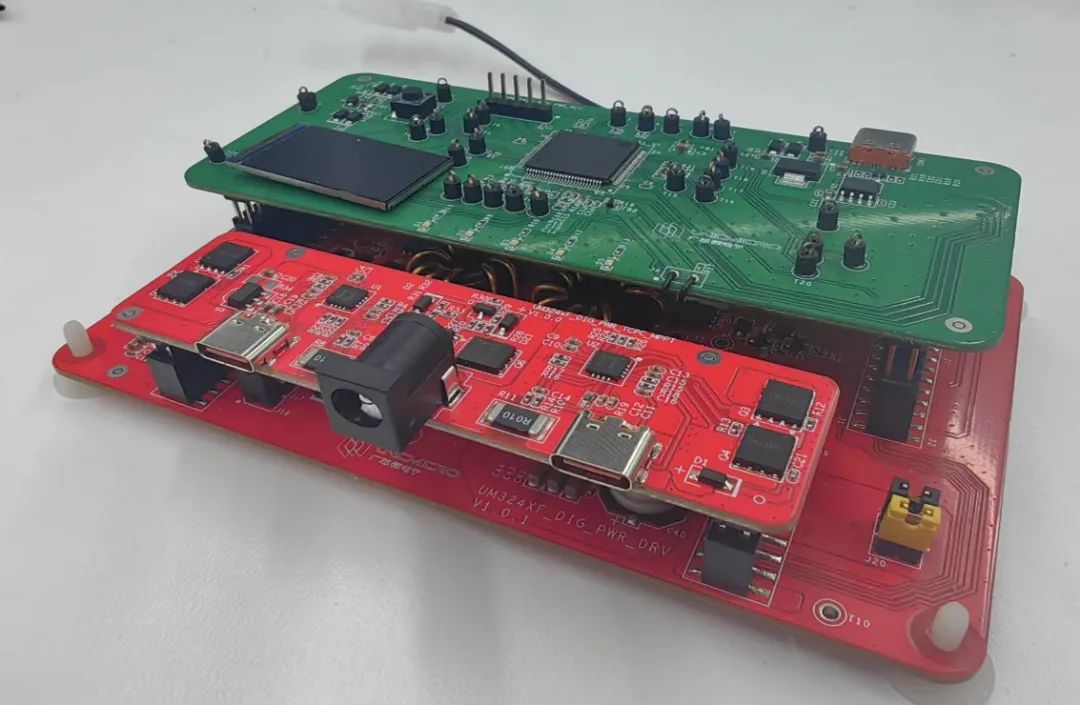

廣芯微功率優化器參考板

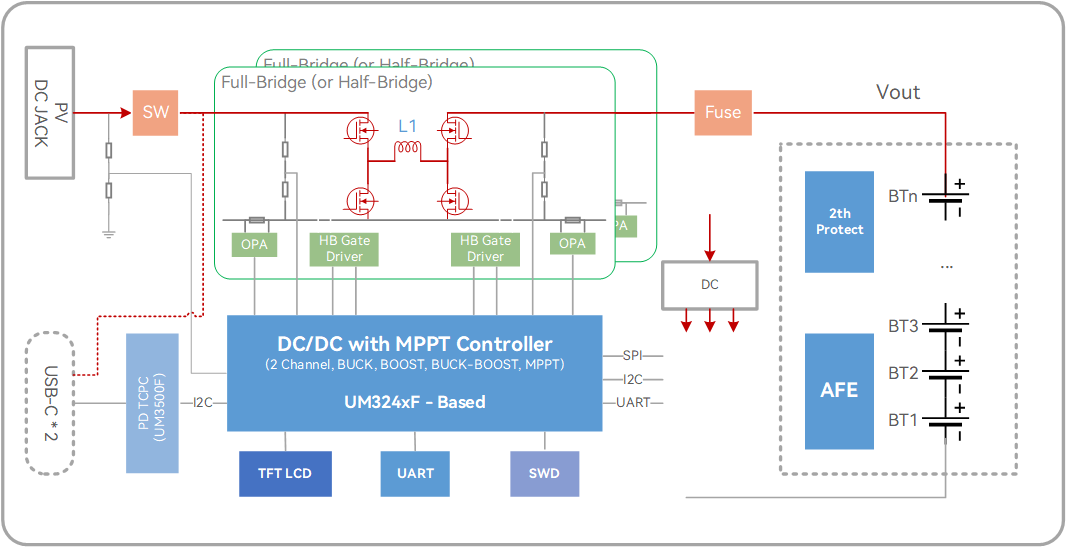

硬件框圖

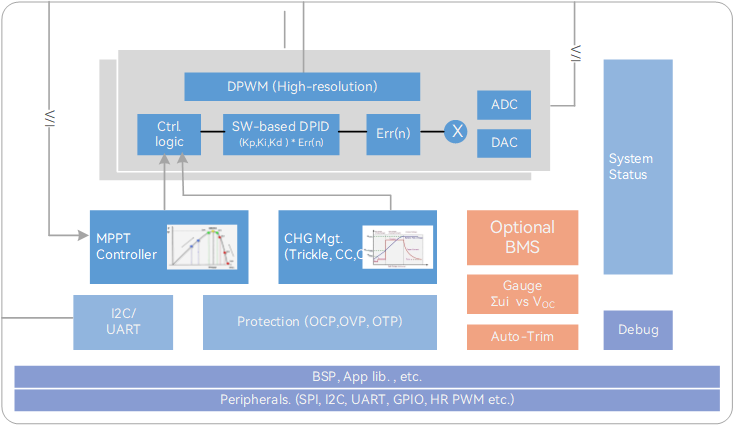

軟件框圖
參考方案規格：
· DC-DC控制器
支持全數字控制
支持寬范圍輸入輸出，Vin Max:60V, Vout Max: 48V, Pmax: 300w
支持BUCK, BOOST, BUCK-BOOST模式
支持雙向變換
支持高分辨率調壓
· MPPT功能
采用擾動觀察法 (P&O)
支持電壓，電流等擾動參數
支持可變步長
支持高精度調壓
支持啟動和斷電保護
· 其他可選功能
TYPE-C接口，雙向PD3.1 240W
充電管理功能
支持電量統計
支持BMS
TFT LCD屏顯
· 支持軟件升級
