概述
光伏逆變器是將光伏（PV）太陽能板產生的可變直流電壓轉換為市電頻率交流電（AC）的逆變器，并網輸入到電網輸電系統。光伏逆變器是光伏發電系統中重要的組成部分，可以配合一般交流供電的設備使用。為給客戶提供一個穩定高效、安全可靠、支持快速驗證與二次開發的光伏微型并網逆變器的參考設計方案，廣芯微電子（廣州）股份有限公司采用自研UM3243F主芯片，設計了一套2-in-1光伏微型并網逆變器方案平臺，實現單級變壓拓撲，單板尺寸僅為175mm x 155mm，單板高度為23mm。該拓撲結構還可用于AC-DC開關電源等數字電源領域，有助于提升效率、縮減尺寸、減少BOM和降低功耗。
本光伏微型逆變器參考設計平臺具有以下優點：
1. 高效率：市面主流的光伏逆變器采用雙級功率轉換結構，本方案采用單級變壓結構，減少功率轉換帶來的損耗，提高率轉效率；
2. 拓撲結構精益：采用單級變壓結構，有效減少功率零件和信號采樣數量，功耗更低、發熱更少；
3. 緊湊尺寸: 采用自研Cortex-M4微處理器UM3243F芯片以及精益拓撲結構，進一步精簡單板尺寸與元器件成本；
4. 保護：輸入過壓過流保護、輸出過流保護、電網電壓和頻率檢測及保護；
5. 無線通信：基于互聯網的WiFi無線通訊，可實時監控系統狀態和電量，并可搭配廣芯微自研的Sub-GHz 無線數據采集系統，可以支持公里級戶外數據無線傳輸，提供更加靈活的應用場景。
硬件方案介紹
在光伏微型逆變器控制模塊中，主要組成部分包括廣芯微自研主控高性能數字電源MCU UM3243F、功率半導體、無源元件和柵極驅動電路等。通過獨立UM3243F控制，實現兩路光伏電流輸入，一路交流電流輸出的2-in-1光伏微型逆變器方案。UM3243F以其高性能指標與數字電源控制算法，可以完全取代以往基于DSP的實現方案。
光伏微型逆變器方案
軟件方案介紹
對光伏板和交流網進行電壓、電流采樣，通過“調頻移相”控制方法實時計算出需要的開關頻率和移相角度，實現對輸入到220V/50Hz、220V /60Hz電網的交流電流的精確控制，同時獲得高質量的輸出電流和最大功率點跟蹤（MPPT）。

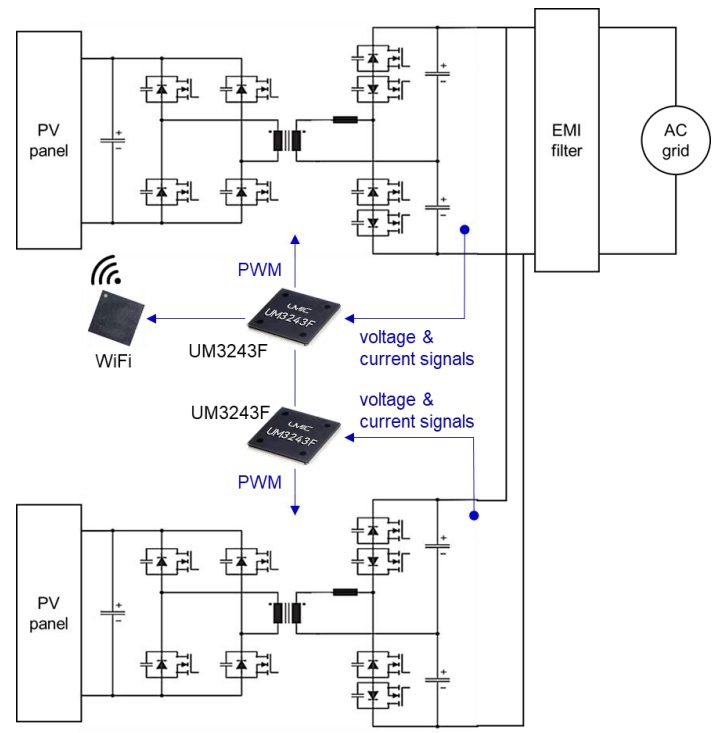

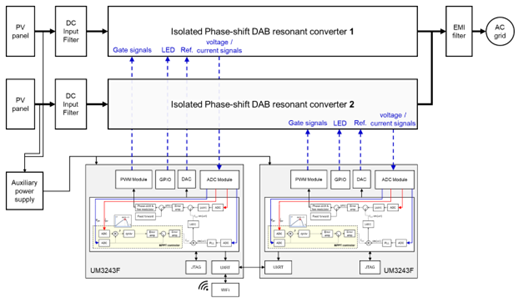

光伏微型逆變器方案系統框圖
保護方案介紹
輸入過壓保護：當直流側輸入電壓高于逆變器允許的最大值時，逆變器不會啟動或停止運行(當正在運行時)，同時會通過無線通信上送報警信息。直到直流側電壓恢復到逆變器允許的工作范圍后，逆變器將會再自動正常啟動運行。
輸入過流保護：當微型逆變器運行時，其輸入電流高于允許的最大值時，逆變器(當正在運行時) 會止運行并通過無線通信上送報警信息。
輸出過流保護:當微型逆變器運行時，其輸出電流峰值高于允許的最大輸值時，逆變器會止運行并通過無線通信上送報警信息。
輸出過/欠壓，過/欠頻保護：逆變器會實時測量交流電網的電壓和頻率，如果發現過/欠壓，過/欠頻等異常狀態，逆變器會止運行并通過無線通信上送報警信息。在電網電壓、頻率恢復到允許的范圍時，逆變器會再自動正常啟動運行。
微型光伏逆變器平臺演示板

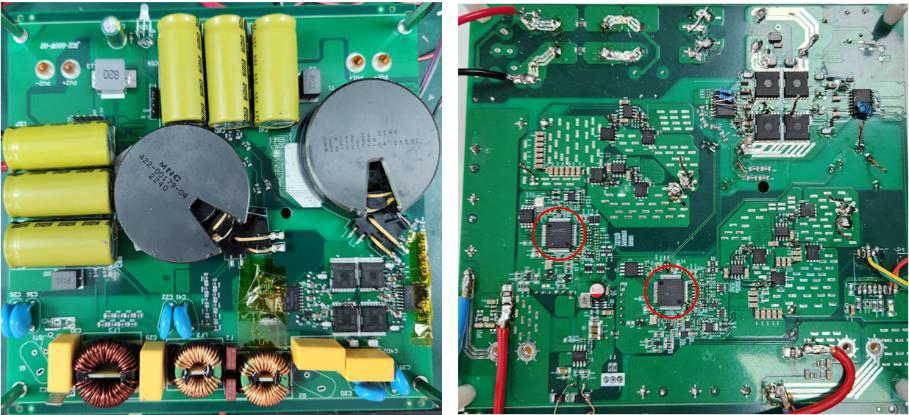

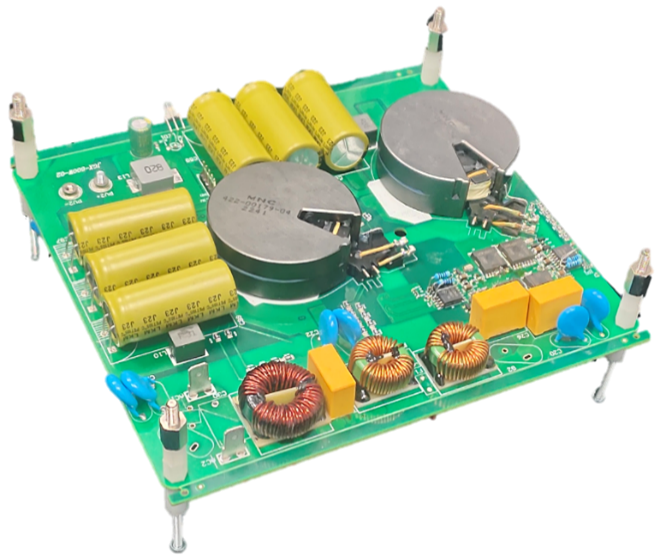

下圖是2-in-1 600W 光伏微型逆變器平臺的演示板
2-in-1微型光伏逆變器的演示板 單板尺寸175mm （長）x 155mm（寬）
功能參數及測試波形
功能參數
功率：2 x 300W
峰值效率：~96.2%
電流總諧波畸變率：< 4%
功率因數：>0.99
測試波形

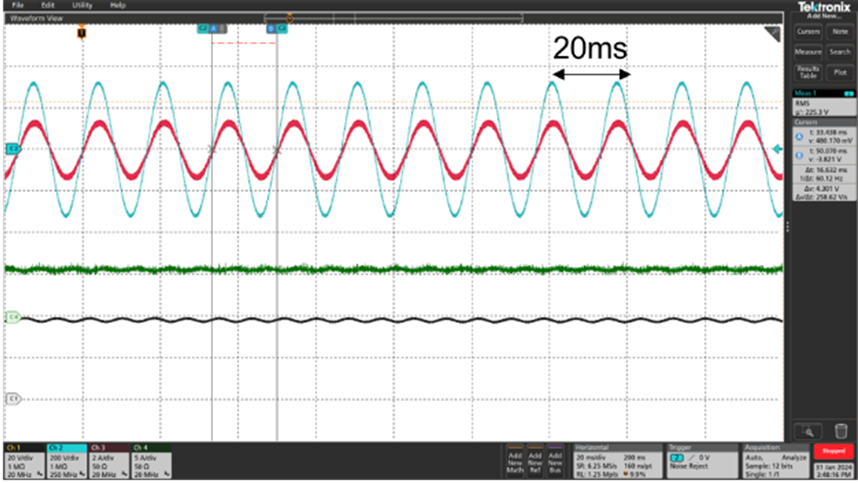

下圖是微型逆變器工作在187 – 254V電網電壓下2 x 300W功率輸出的波形，微型逆變器可以在不同的電網電壓下進行可靠工作。

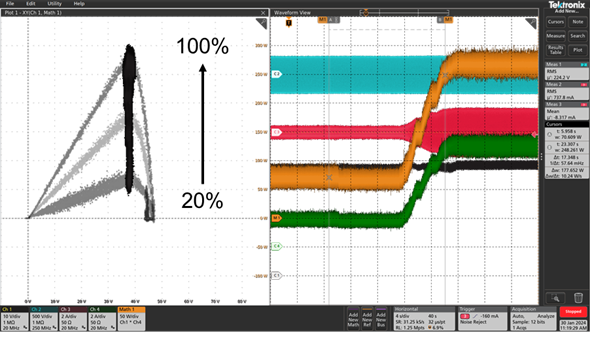

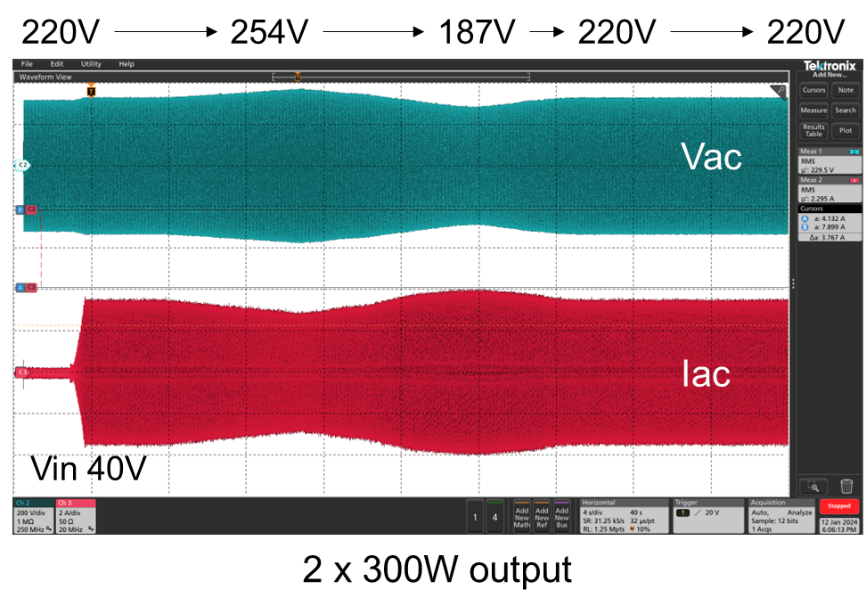

下圖是微型逆變器在20 – 100%光照下的動態最大功率點跟蹤效果。微型逆變器可以在不同的光照情況下，對光伏板最大功率點進行準確跟蹤，確保最大發電量。

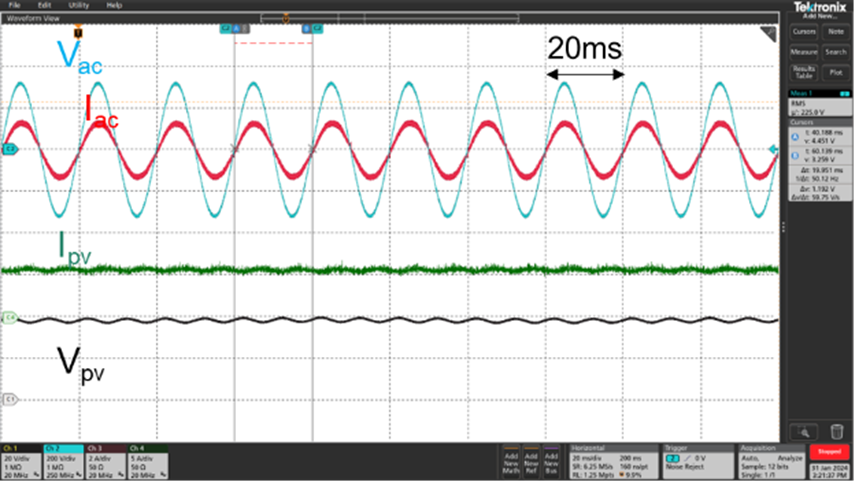

下圖是微型逆變器在220V 50Hz和60Hz的交流電網下工作波形，微型逆變器可以應用到不同交流電網場合。
220V/60Hz 電網
220V/50Hz 電網
UM3243F芯片特點：
· ARM Cortex -M4F內核，工作頻率最高可達到240MHz；
· 支持DSP指令與單精度FPU；
· 內置自研硬件運算協處理器Cordic運算單元；
· ADC支持單端和差分，最高采樣率6.375Msps；
· PWM精度最高2.08ns；
· 內建加解密引擎AES(128/256）和SHA256；
· 動態功耗：100uA/MHz（低壓模式下80uA/MHz）；
· 支持SDIO，CAN， EMAC接口。
